東京都足立区の工場屋根に、DC41.42kWの自家消費型太陽光発電設備を設置した施工事例です。 ハゼ無し折半屋根への穴あけ固定式架台設置、JA545パネル76枚、AC33kW、オムロン5.5kW PCS6台構成、オムロンGWによる監視制御、施工後のIRチェックまで対応しました。
本事例では、JA545モジュールを76枚配置し、DC41.42kW、AC33kWの構成で工場内の電力使用に合わせた自家消費型太陽光発電設備として構成しました。 工場向けの太陽光発電では、屋根面積だけでなく、既設キュービクル、受電設備、PCS容量、監視制御、連系保護機器、配線ルート、施工後の確認まで整理する必要があります。
施工事例の概要
| 施工エリア | 東京都足立区 |
|---|---|
| 施設種別 | 工場 |
| 屋根種別 | ハゼ無し折半屋根 |
| 設備種別 | 法人向け自家消費型太陽光発電設備 |
| 太陽光パネル | JA545モジュール |
| DC容量・枚数 | 545W×76枚、合計41.42kW |
| パワーコンディショナー | オムロン製 5.5kW PCS×6台 |
| AC容量 | 33kW |
| 監視制御 | オムロンGW |
| 主な構成機器 | JA545パネル、オムロン5.5kW PCS、オムロンGW、交流集電盤、既設キュービクル側連系設備、保護継電器まわり |
| 対応範囲 | ハゼ無し折半屋根への穴あけ固定式架台設置、パネル設置、PCS設置、配管・配線、交流側接続、監視制御、既設キュービクル側の接続確認、施工後IRチェック |
施工写真
東京都足立区の工場における自家消費型太陽光発電設備の施工写真です。 ハゼ無し折半屋根への穴あけ固定式架台設置、屋根上パネル施工、外壁面へのPCS・盤類の設置、監視制御、施工後のIRチェックまで、屋根上と電気設備側の施工状況を掲載しています。
この案件の特徴
東京都足立区の工場屋根に、DC41.42kWの自家消費型太陽光発電設備を設置した案件です。 JA545モジュールを76枚配置し、オムロン5.5kW PCSを6台構成とすることで、AC33kWの発電設備として構成しました。
-

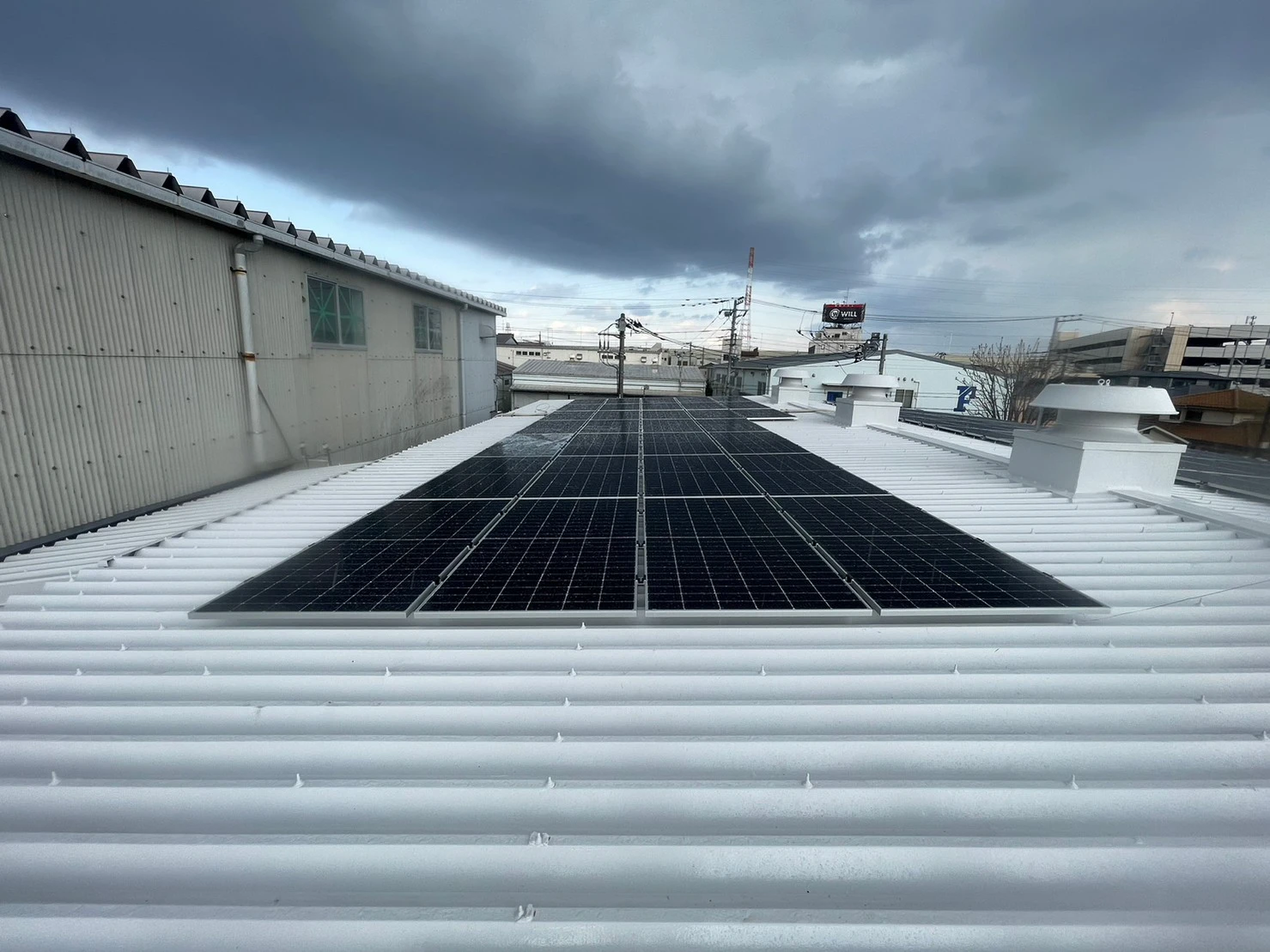

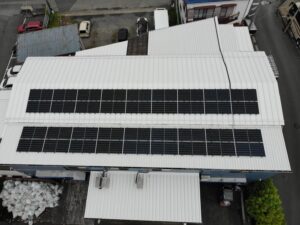

DC41.42kWの太陽光パネルを工場屋根に配置

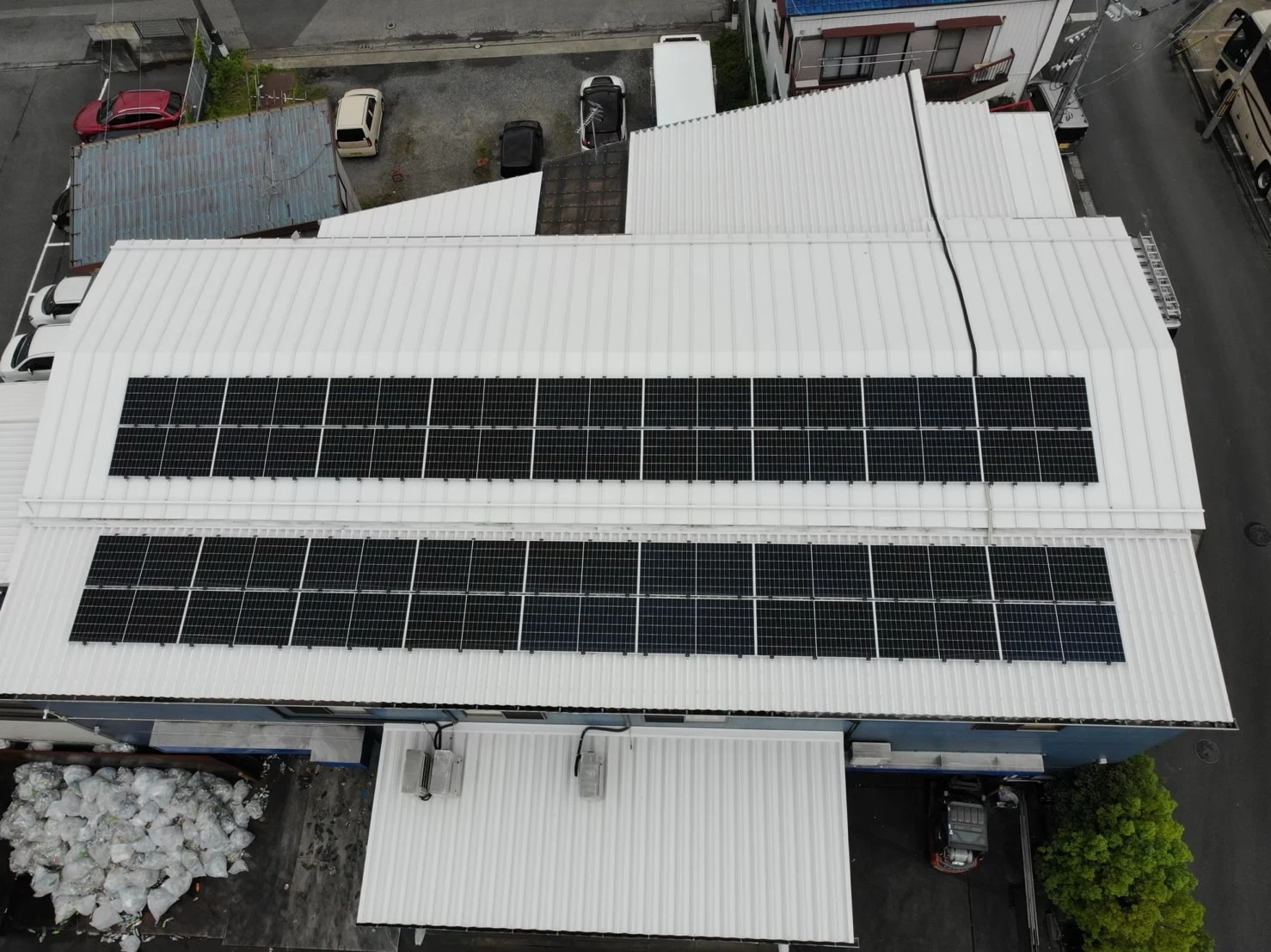

JA545モジュールを76枚設置し、工場屋根を活用した自家消費型太陽光設備として構成しました。 -

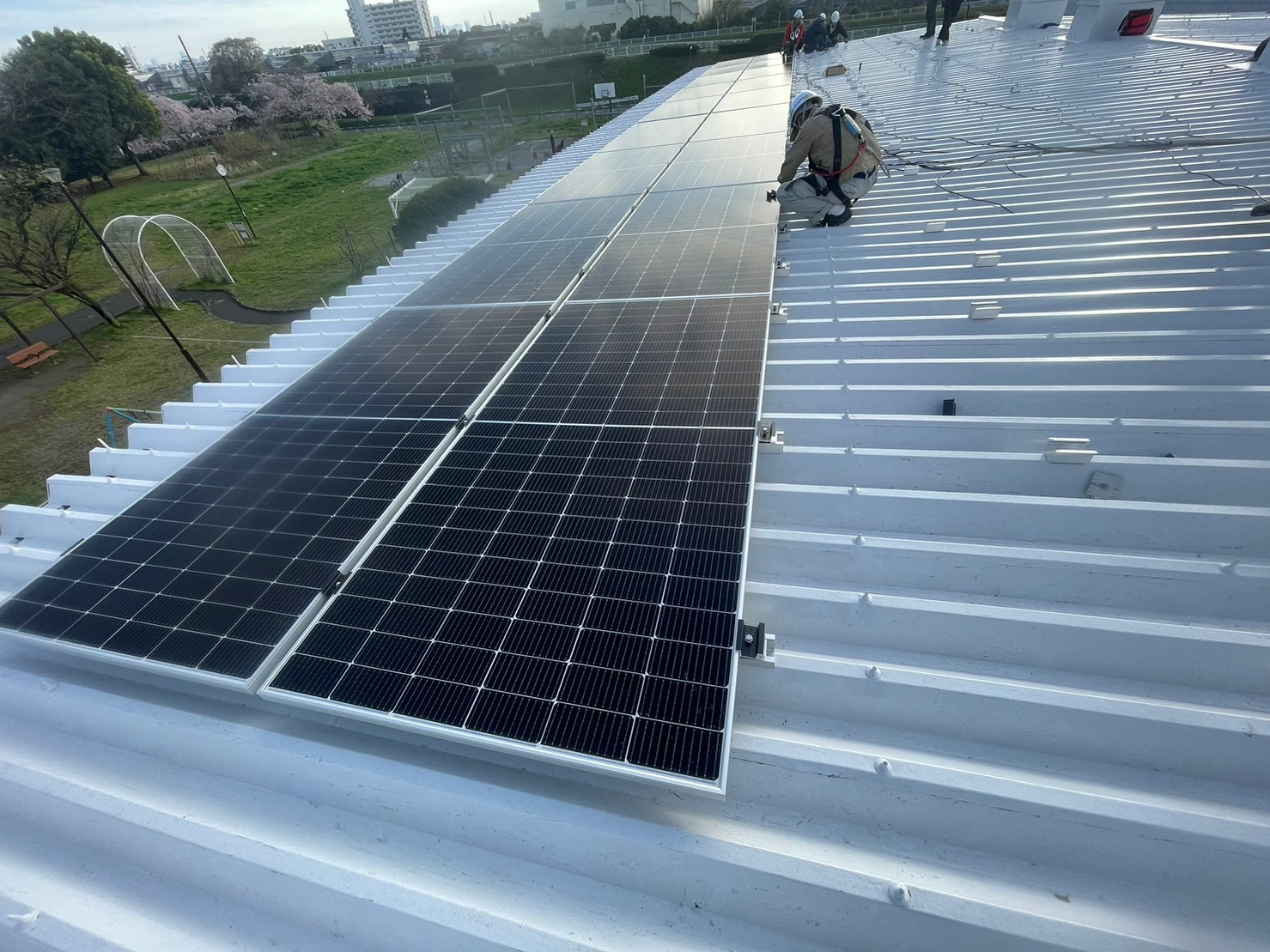

ハゼ無し折半屋根へ穴あけ固定式架台で設置
ハゼ無し折半屋根のため、ハゼ掴み金具ではなく、屋根材へ穴あけを行う固定方式で架台を設置しました。穴あけ位置、防水処理、締付管理、雨仕舞いを確認しながら施工しています。 -
オムロン5.5kW PCSを6台構成で設置
PCS構成は5.5kW×6台、AC容量は33kWです。PCSごとの回路、交流側接続、監視制御との取り合いを確認しました。 -
オムロンGWによる監視制御に対応
発電設備の運用状況を把握するため、オムロンGWによる監視制御を構成しました。発電開始後の状態確認にもつながる重要な設備です。 -
高圧受電設備側との接続を確認

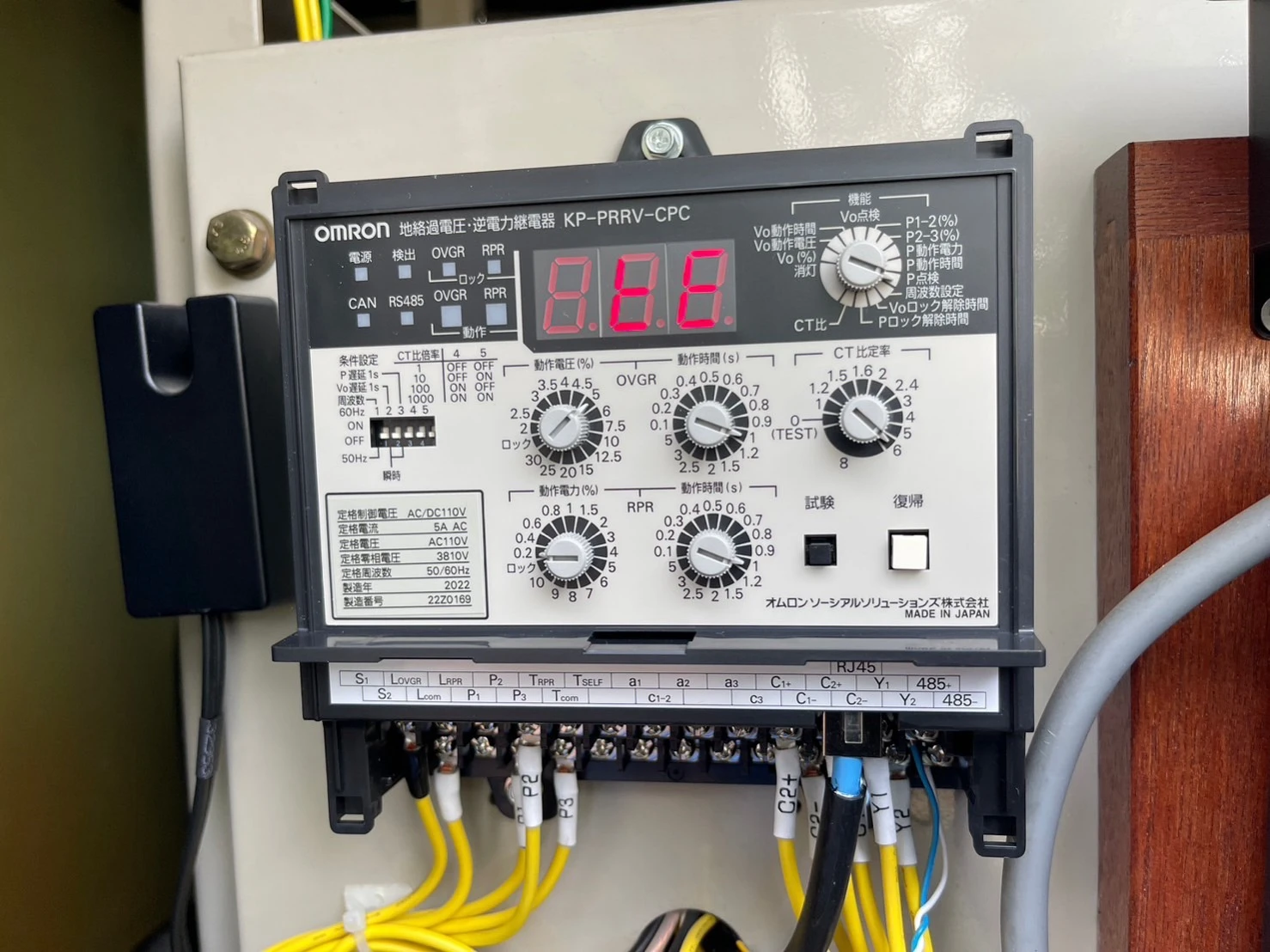

工場の既設高圧受電設備へ太陽光発電設備を接続するため、既設キュービクル側、保護継電器まわり、配線ルートを確認しました。 -
施工後にIRチェックを実施

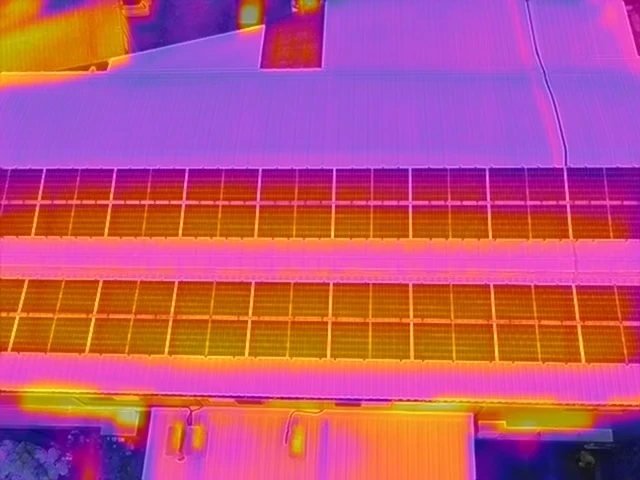

施工後の確認としてIRチェックを実施し、太陽光パネル表面の発熱傾向を確認しました。発電開始後の不具合リスクを抑えるため、初期確認も重要です。
なぜこの構成にしたか
工場向け自家消費型太陽光では、屋根に載せられる最大容量だけでなく、日中の電気使用量、既設キュービクル、PCS容量、監視制御、連系保護、配線ルートまで確認したうえで設備構成を決める必要があります。 本事例では、JA545パネル76枚でDC41.42kW、オムロン5.5kW PCS6台でAC33kWの構成とし、工場内で発電電力を活用しやすい設備構成にしました。
また、既設高圧受電設備へ接続する案件では、PCS側だけではなく、交流集電盤、既設キュービクル側、保護継電器まわり、監視制御まで確認が必要です。 施工後の安定運用と保守対応を考え、屋根上設備と電気設備側の両方を確認しています。
主な作業手順
屋根条件とパネル配置の確認
東京都足立区の工場屋根について、ハゼ無し折半屋根の形状、設置可能範囲、屋根縁からの離隔、保守動線を確認し、JA545パネル76枚の配置を整理しました。
ハゼ無し折半屋根への架台取付
ハゼ無し折半屋根のため、ハゼ掴み金具ではなく、穴あけ固定式の架台を取り付けました。屋根材への穴あけ位置、防水処理、締付状態、雨仕舞いを確認したうえで、太陽光パネルを設置しています。
オムロンPCS6台構成の確認
オムロン5.5kW PCSを6台構成とし、AC33kWの設備として、各PCSの接続、回路、交流側接続、監視制御との取り合いを確認しました。

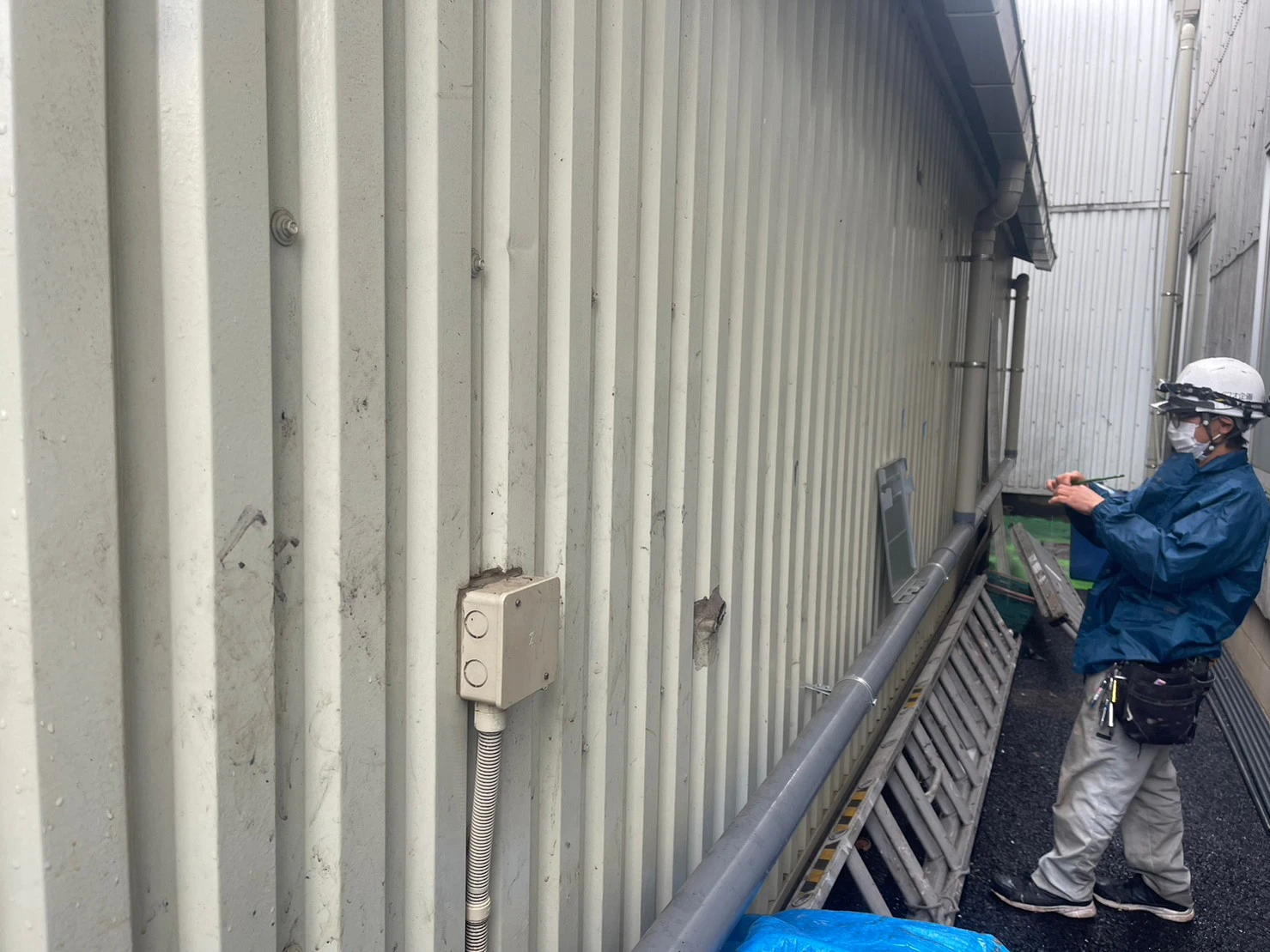

PCS・盤類・配管施工

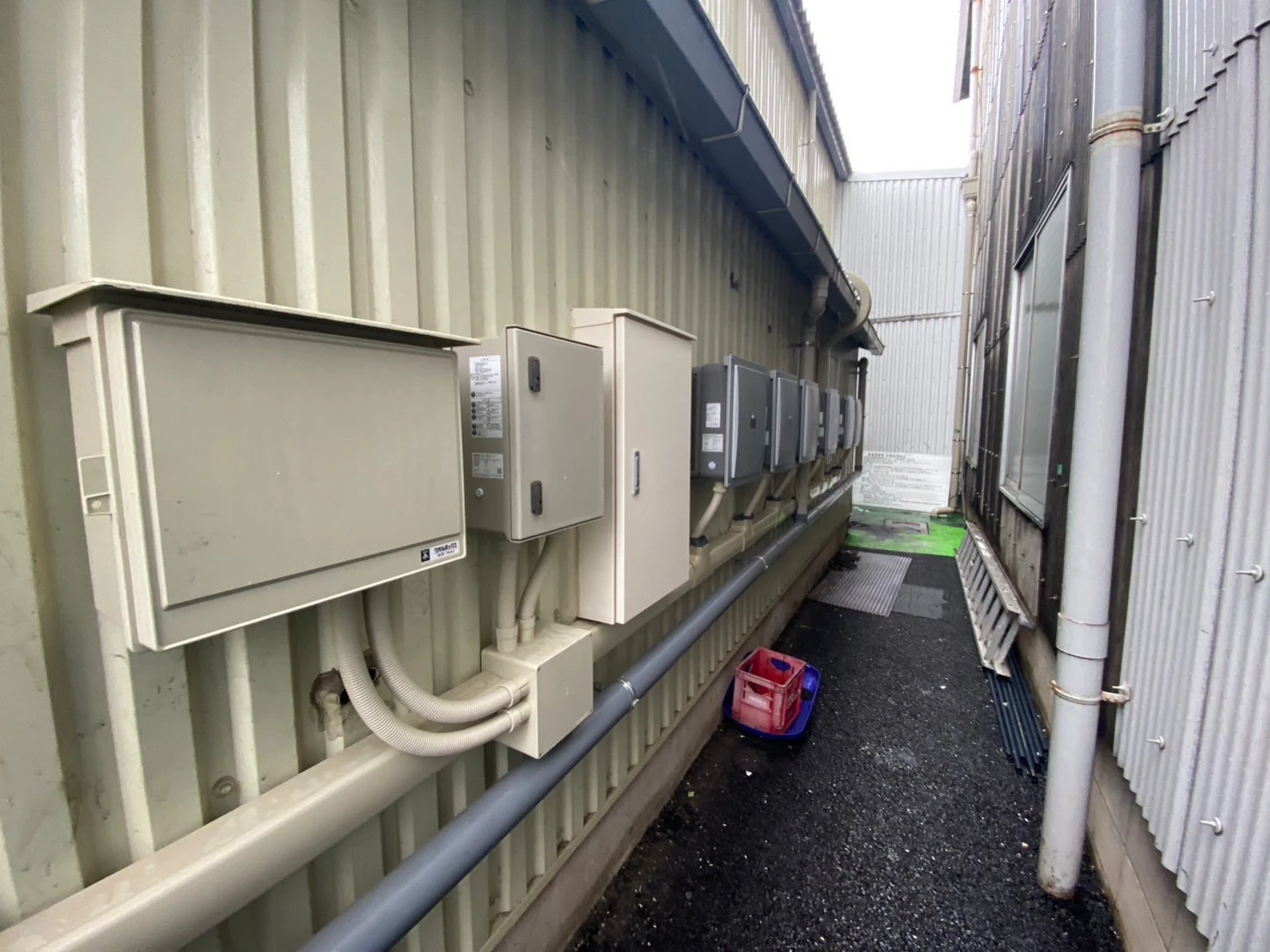

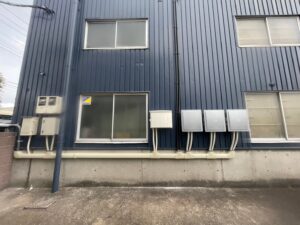

外壁面にPCS・盤類を設置し、屋根上からの配線ルート、配管、交流側接続を整理しました。
監視制御・高圧受電設備側の確認
オムロンGWによる監視制御を構成し、既設キュービクル側、保護継電器まわり、連系条件を確認しました。
IRチェック・電気測定確認

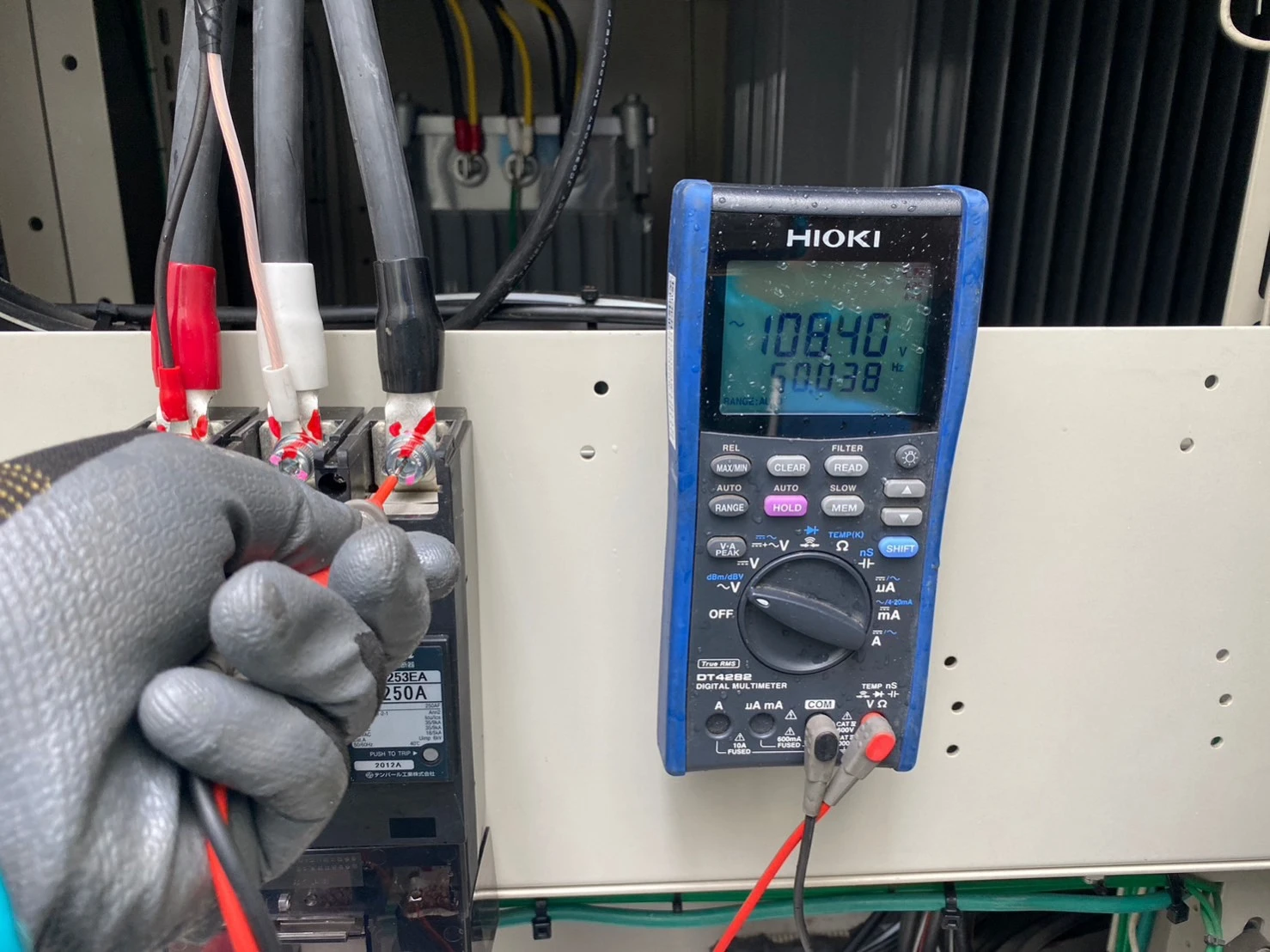

施工後にIRチェックを実施し、太陽光パネル表面の発熱傾向を確認しました。あわせて、盤内での電気測定も行い、接続状態を確認しています。
高圧受電設備・監視制御側で確認した内容
工場向け自家消費型太陽光では、屋根上の施工だけでなく、既設高圧受電設備との接続確認、PCS構成、監視制御の確認が重要です。 本事例では、オムロンPCS6台、オムロンGW、交流側接続、既設キュービクル側の接続条件を確認しました。
- DC41.42kW、JA545パネル76枚構成の確認
- AC33kW、オムロン5.5kW PCS×6台構成の確認
- PCSごとの回路・接続条件の確認
- 交流側接続と盤構成の確認
- オムロンGWによる監視制御の確認
- 既設キュービクル側との接続条件確認
- 保護継電器まわりの確認
- PCSから既設電気設備側までの配線・接続条件確認
- 施工後のIRチェックと電気測定確認
施工時に注意したポイント
この案件では、ハゼ無し折半屋根への穴あけ固定式架台設置と、オムロンPCS6台構成、高圧受電設備側との接続確認、施工後のIRチェックを重視しました。 工場の自家消費型太陽光では、日中負荷に合わせた発電容量、PCS容量、監視制御、キュービクル側の接続、施工後の確認まで整合していないと、安定した運用につながりません。
- ハゼ無し折半屋根の形状とパネル配置を確認すること
- 穴あけ固定式架台の取付位置を確認すること
- 屋根材への穴あけ後、防水処理と雨仕舞いを確実に行うこと
- 架台固定部の締付状態を確認すること
- 屋根縁からの離隔と保守動線を確保すること
- JA545パネル76枚の配置と施工性を両立すること
- オムロン5.5kW PCS6台構成に対して交流側接続・監視制御を整合させること
- オムロンGWによる監視制御の通信・接続を確認すること
- 既設キュービクル側との接続条件を確認すること
- 施工後にIRチェックを行い、パネル表面や接続部まわりの発熱傾向を確認すること
同じような工場で確認すべきこと
東京都足立区のような都市部の工場で自家消費型太陽光を導入する場合、屋根面積だけで判断するのは危険です。 特に高圧受電設備への連系を伴う場合は、単線結線図、PCS容量、監視制御、配線ルート、既設キュービクル側の接続条件を確認することが重要です。
- 30分デマンドデータや月別電気使用量があるか
- 日中の電気使用量が太陽光発電量と合っているか
- ハゼ無し折半屋根に十分な設置スペースと保守動線があるか
- ハゼ無し折半屋根で、穴あけ固定式架台の施工が可能か
- 穴あけ位置、防水処理、雨仕舞いの確認ができるか
- 既設キュービクルや単線結線図が確認できるか
- PCS、交流側接続、監視制御機器の設置場所を確保できるか
- オムロンGWなど監視制御機器の通信条件を確認できるか
- 使用前自己確認や試験・記録整理が必要になるか
- 施工後または運用後のIRチェック・O&M体制をどうするか
関連サービス
本事例のような工場向け自家消費型太陽光では、太陽光パネルの設置だけでなく、既設高圧受電設備、PCS、監視制御、使用前自己確認、IRチェック、O&Mまで含めた確認が必要になる場合があります。
工場で自家消費型太陽光発電を検討する場合は、屋根面積だけでなく、電気使用量、既設キュービクル、PCS容量、監視制御、配線ルート、施工後の確認まで整理する必要があります。 電気使用量データや単線結線図があれば、導入可否と概算効果を整理できます。
