平塚市の公共施設 自家消費型太陽光施工事例｜PV48.36kW・蓄電池10kWh・非常用自立コンセント対応

施工事例の概要

施工写真

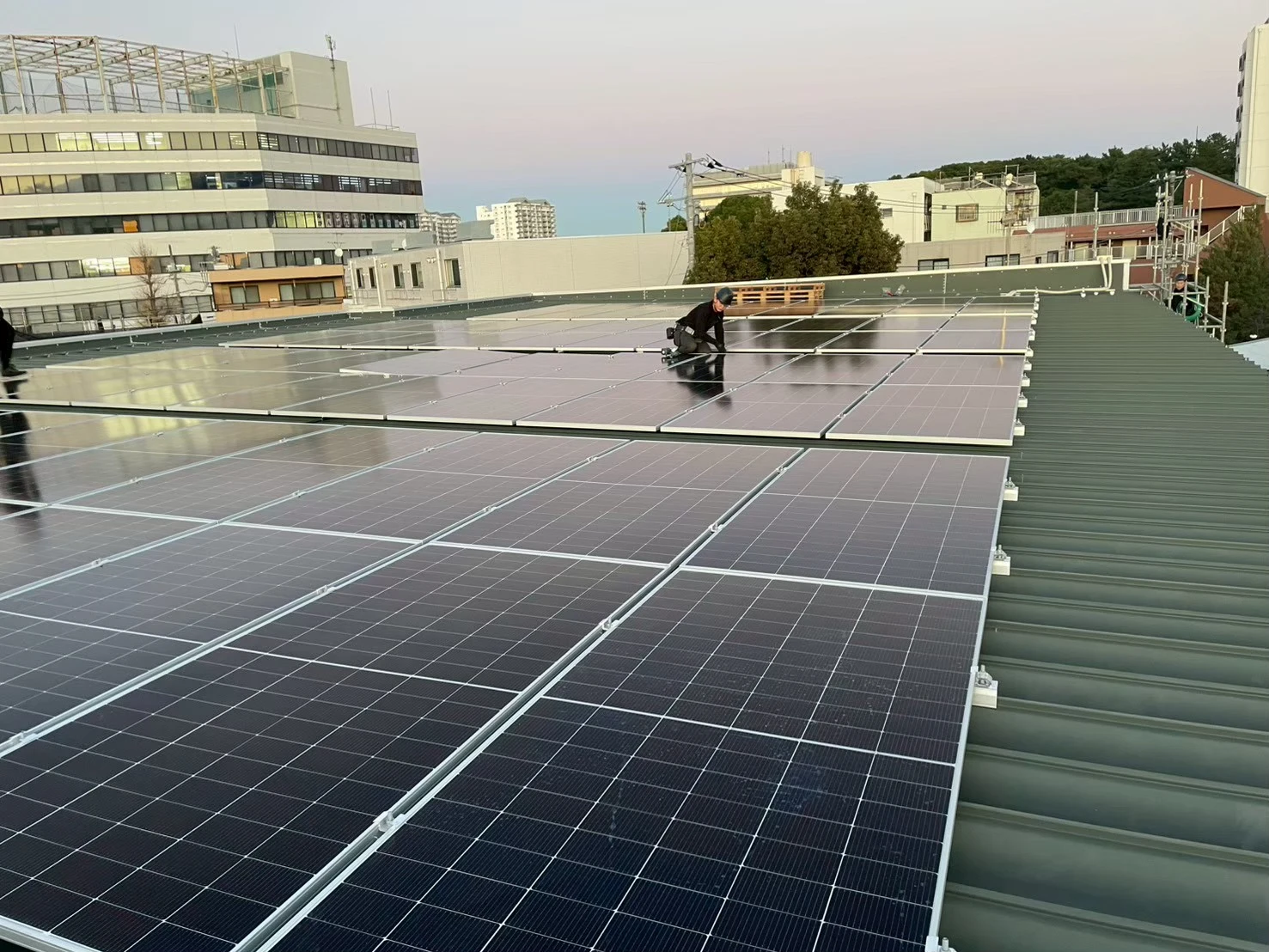

神奈川県平塚市の公共施設における、自家消費型太陽光発電設備の施工写真です。外壁PCS、屋根上配線、SUSプルボックス、外壁配管、屋根上へのパネル搬入、非常用自立コンセント盤、パネル設置、屋根上完成全景を掲載しています。

この案件の特徴

太陽光パネルとPCSの設置にとどまらず、非常用自立コンセント、高圧受電設備改修、使用前自己確認まで含む、公共施設向けの電気設備工事として対応した案件です。

• PV48.36kW＋蓄電池10kWhの自家消費型構成
  620Wパネル78枚をPCS7台（各4.95kW）で構成し、PCS7には10kWhの蓄電池を併設しました。発電量だけでなく、停電時の使い方まで考えた設備計画としています。
• PCSごとに異なるストリングス構成
  屋根形状とパネル割付に合わせ、PCS1〜3は5直列×2並列、PCS4〜7は6直列×2並列で構成しました。各PCSの入力電圧・電流が適正範囲に収まるよう、直列枚数を屋根面ごとに調整しています。

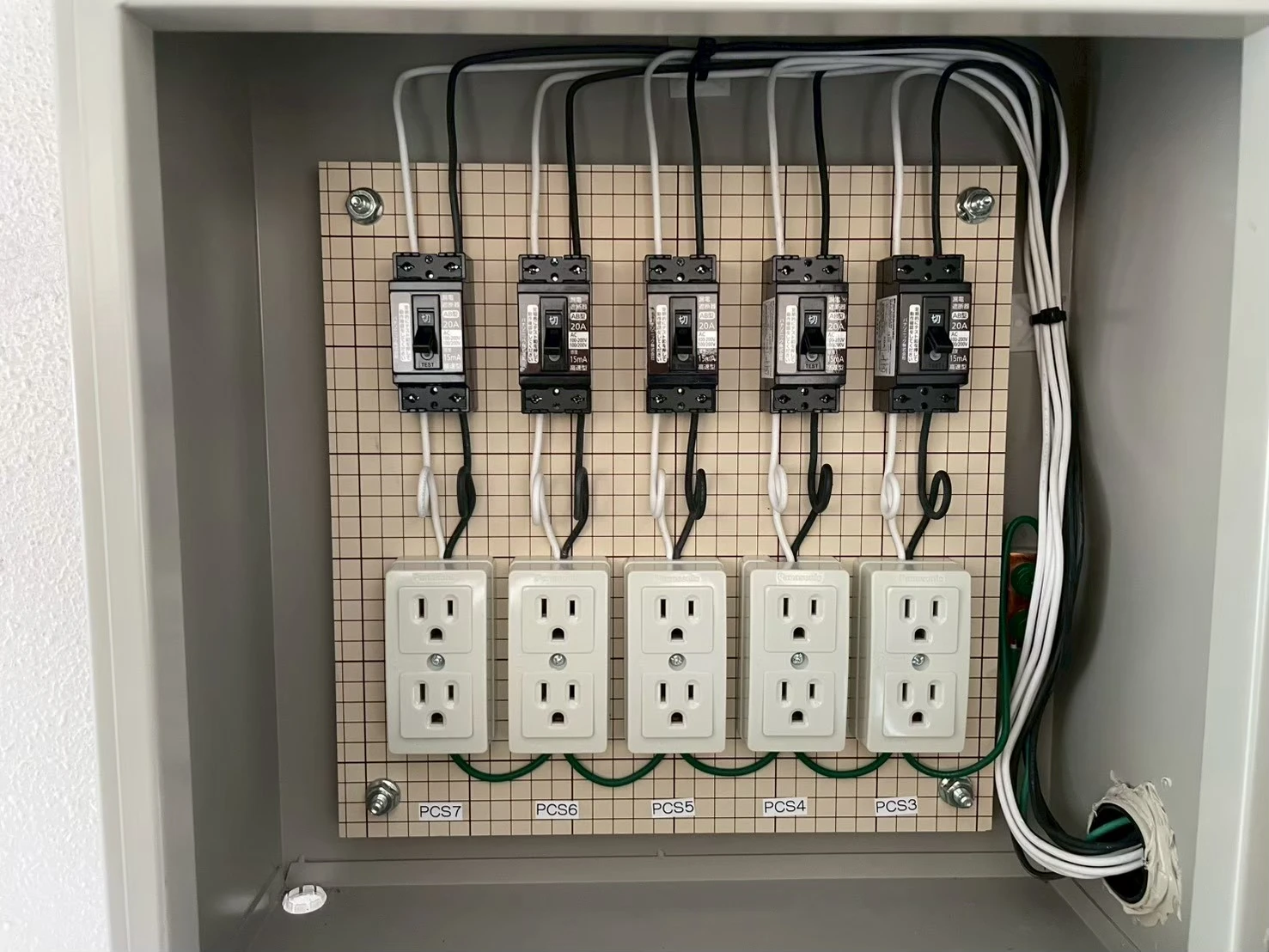

• 非常用自立コンセントを設置
  停電時・災害時の利用を想定し、非常用自立コンセント盤を施工しました。特定負荷盤を介して、必要な回路へ自立出力を供給できる構成です。
• SUS仕様のプルボックス・配管で施工
  屋外で長期使用する配管・プルボックスは、耐久性と納まりが重要です。本事例ではSUS仕様のプルボックスを使い、外壁配管の支持・貫通部の処理まで確認しました。
• 系統連系の保護・監視まで対応
  OVGR・RPR（地絡過電圧継電器・逆電力継電器）やZPD、VT・CTなどの計器用変成器を含む保護構成とし、Smart Loggerによる遠隔監視を組み込みました。高圧受電設備改修と使用前自己確認まで見据えて施工しています。

この案件で注意したポイント

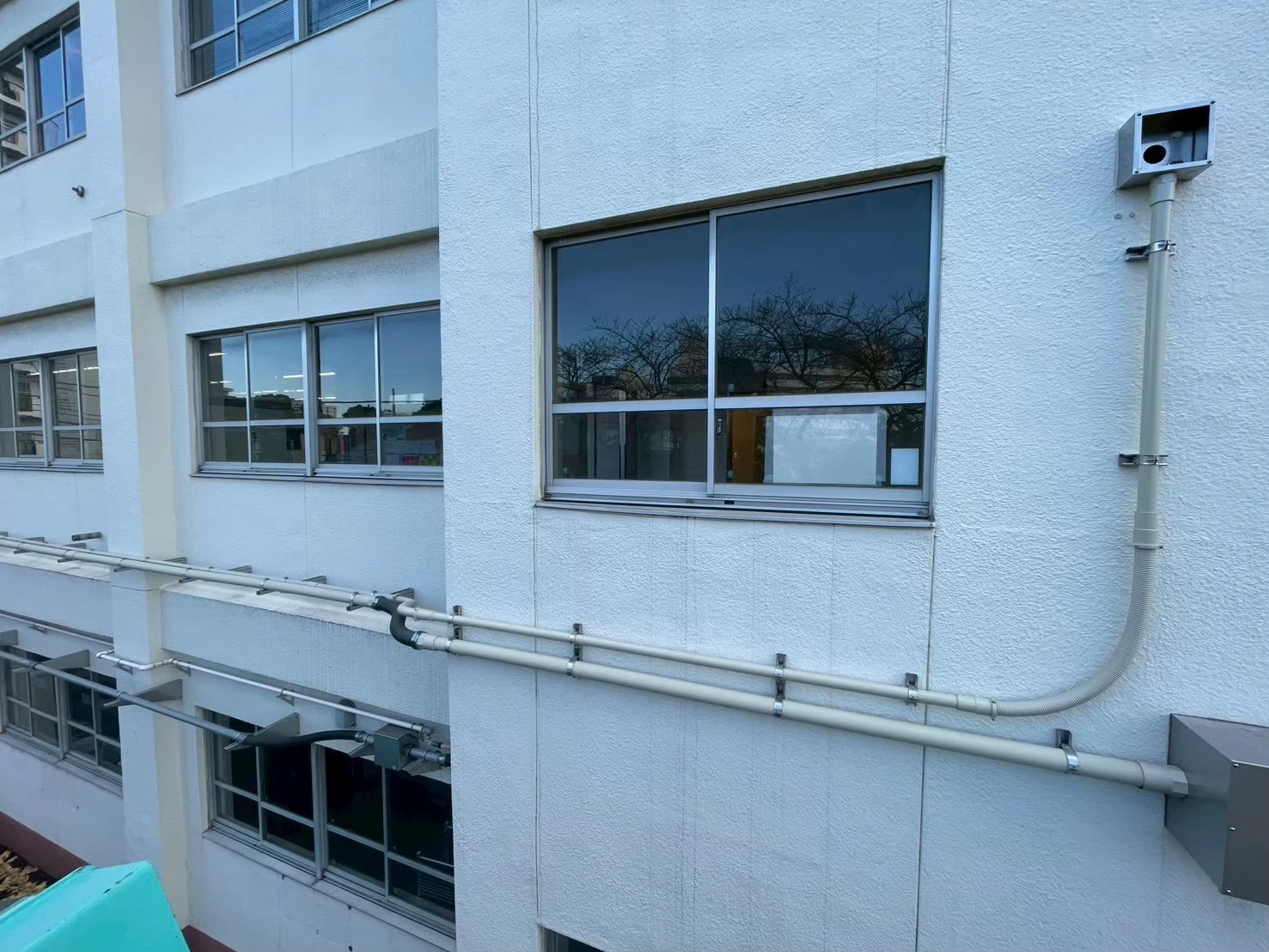

特に注意したのは、非常用自立コンセント用の配管・配線ルートです。既設建物のコンクリート壁をコア抜きし、SUSプルボックスと屋外配管で自立配線を施工するため、貫通位置・外壁側の納まり・防水処理・盤内の回路整理を慎重に確認しました。

主な作業手順

公共施設で確認すべきこと

公共施設で自家消費型太陽光を導入する場合、発電容量だけでなく、停電時の使い方、既設建物への配管貫通、高圧受電設備側の改修、使用前自己確認まで確認する必要があります。

• 屋根上にパネル設置スペースと保守動線を確保できるか
• PCSの設置場所と配線ルートに無理がないか
• 屋根形状に合ったストリングス構成を組めるか
• 非常用自立コンセントをどこに設置するか
• 自立コンセント用の配管・配線ルートを確保できるか
• コンクリート壁のコア抜き位置に問題がないか
• SUSプルボックス・屋外配管の耐久性と納まりを確認できるか
• 既設高圧受電設備側の改修範囲と保護整定を確認できるか
• 使用前自己確認に必要な試験・記録を準備できるか

みらい電設が対応できる理由

みらい電設は、神奈川県知事許可（第088603号）を受けた電気設備会社として、住宅用から高圧設備まで幅広い電気工事に対応しています。本事例のような公共施設の自家消費型太陽光では、屋根上のパネル施工だけでなく、外壁PCS、非常用自立コンセント、SUS配管、高圧受電設備改修、使用前自己確認までを一体で整理できることが強みです。発電設備の設置と、既設建物・受電設備側の取り合いを切り分けずに進められるため、公共施設として長く運用しやすい納まりを実現できます。
