ドローン赤外線・サーモグラフィ診断
- 発電量が落ちている
- でも、監視画面に大きなエラーは出ていない
- パネルを見ても、割れや明確な異常は見つからない
発電量低下の原因を、赤外線画像で可視化。
ドローンIR診断でパネルの温度ムラを確認し、ホットスポット・発電ロス・焼損リスクの兆候を把握します。
必要に応じて、ハンディIR・IVカーブ診断・是正工事まで対応します。

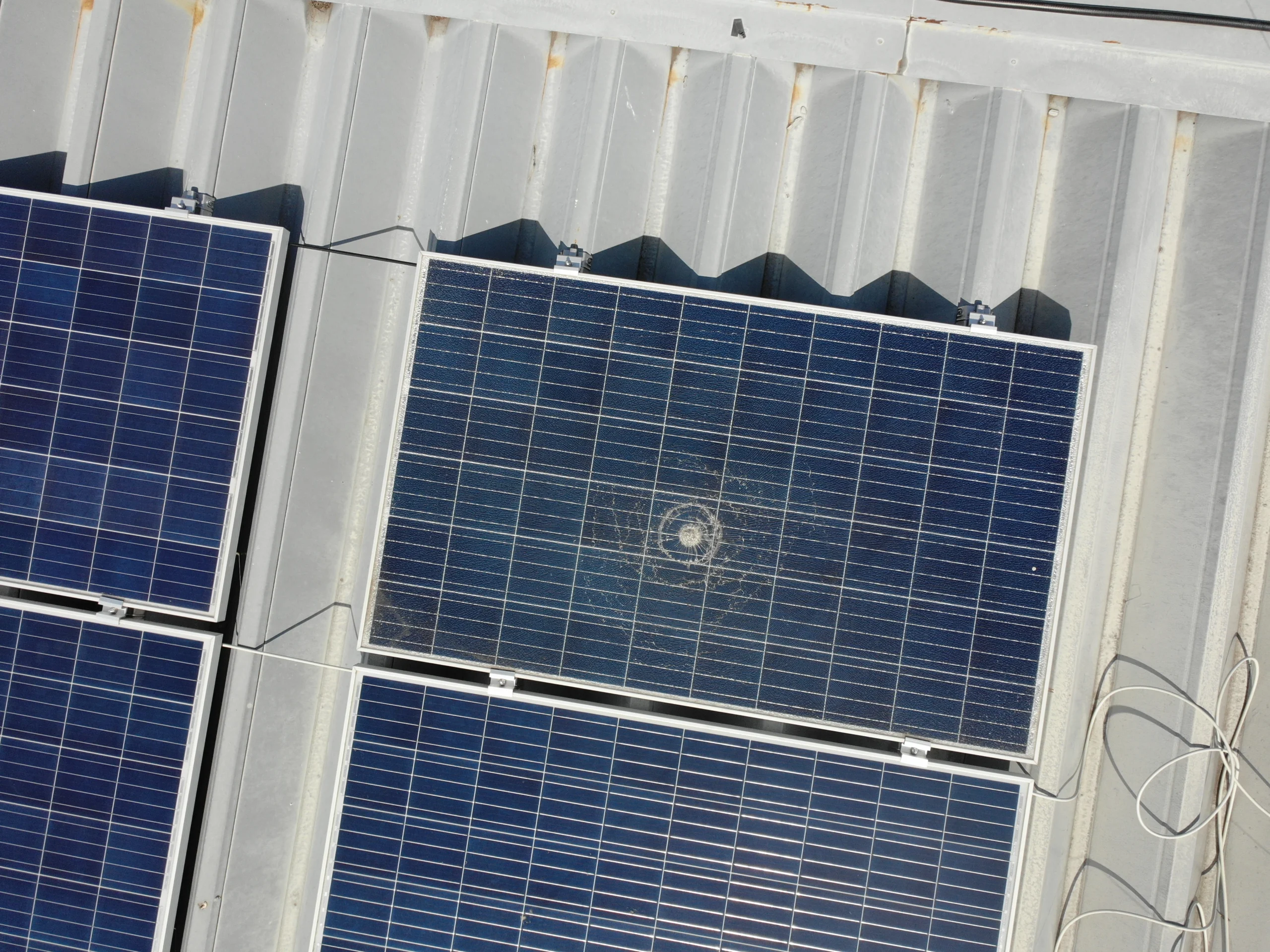

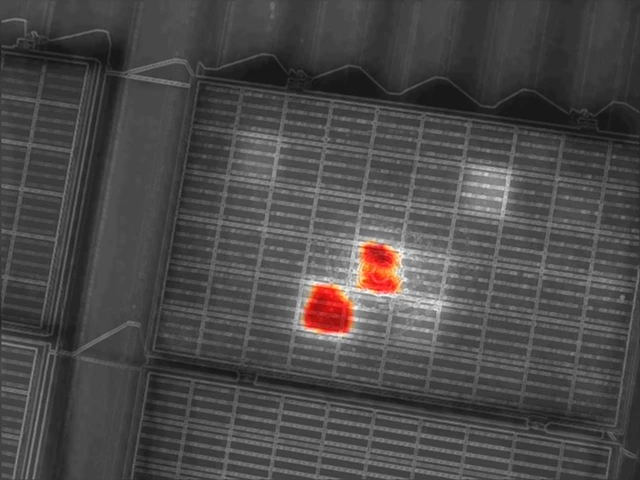

同じ発電所でも、可視光画像だけでは温度異常は判断できません。赤外線画像で温度分布を確認することで、ホットスポットや発電ロスの兆候を可視化します。
確認できる異常
IR診断で確認できる異常
IR診断は、赤外線カメラで太陽光パネルや電気設備の表面温度を撮影し、温度ムラや局所的な異常発熱を確認する診断です。地上からの目視では、広い発電所全体を短時間で確認することは困難です。ドローンIRを使うことで、パネル単位・列単位・区画単位で異常の兆候を把握できます。

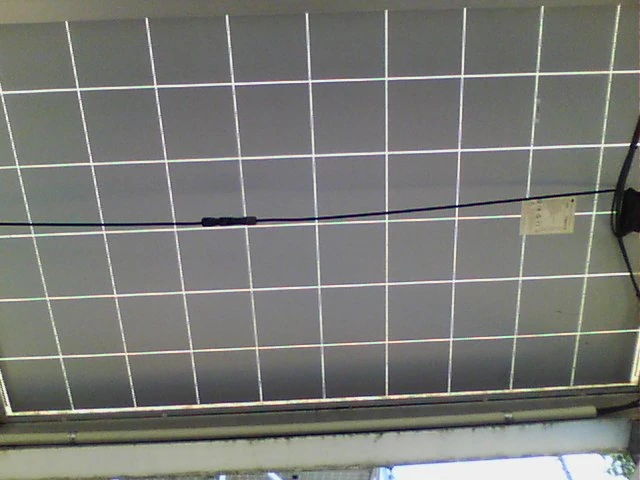

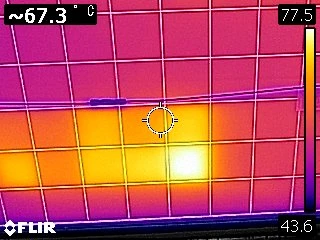

パネルのホットスポット。可視光では目立たない異常も、赤外線画像では局所的な発熱として確認できます。
| 異常の種類 | 想定される原因 | 放置した場合のリスク |
|---|---|---|
| ホットスポット | 鳥の糞、落ち葉、セル不良、局所劣化 | パネル焼損、発電低下 |
| マルチホットスポット | 経年劣化、製造不良、セル劣化 | パネル全体の劣化進行 |
| クラスタ異常 | バイパスダイオード作動、内部回路異常 | 一部回路の発電停止 |
| モジュール異常 | コネクタ未接続、逆接続、パネル故障 | 1枚単位の発電停止 |
| ストリング異常 | ケーブル断線、ヒューズ切れ、接続箱異常 | 数十枚単位の発電停止 |
| 接続部・JB過熱 | コネクタ接触不良、端子部発熱 | 焼損、火災リスク |
| 外的要因 | 影、汚れ、鳥害、植生、堆積物 | 発電ロス、再発リスク |
ドローンIR診断では、発電所全体を上空から俯瞰し、異常が疑われるパネル・列・区画を短時間で絞り込みます。特に、広い野立て太陽光発電所では、地上からの目視だけでは見落としやすい温度異常を効率よく把握できます。
IRの守備範囲
IR診断で分かること・分からないこと
IR診断は、異常の入口を見つける診断です。温度異常を把握する力は強い一方で、IRだけで原因を断定できないケースもあります。
- パネル表面の温度ムラ
- ホットスポットの有無
- 影・汚れ・鳥害の影響
- 異常発熱しているパネルや区画
- ストリング異常が疑われる範囲
- 接続部や機器周辺の発熱傾向
- 断線箇所の正確な位置
- ストリング単位の電気特性
- PCS内部の故障原因
- 絶縁不良の詳細箇所
- 発電低下の最終原因
- 補修・交換の最終判断
そのため、みらい電設ではIR診断を単独で完結させず、必要に応じてIVカーブ診断、絶縁測定、接続箱確認、是正工事へ進めます。この線引きを明確にすることで、不要な交換や過剰な修繕を避けやすくなります。
こんなとき
このような場合はIR診断をおすすめします
発電量が以前より落ちている
一部ストリングだけ出力が弱い
監視装置では原因が分からない
目視点検では異常が見つからない
ホットスポットや焼損が心配
台風・飛来物・鳥害の後に状態を確認したい
パネル交換や是正工事の前に異常範囲を把握したい
保険申請や社内報告用に写真・所見を整理したい
メガソーラーや野立て発電所を短時間でスクリーニングしたい
発電量低下の原因が分からない場合、いきなり交換や大規模修繕に進むのは危険です。まずIR診断で異常箇所を絞り、必要な範囲だけを確認する方が合理的です。
診断方法の使い分け
ドローンIR診断とハンディIR診断の使い分け
みらい電設では、現場条件に応じてドローンIRとハンディIRを使い分けます。
| 診断方法 | 向いている設備 | 主な確認内容 |
|---|---|---|
| ドローンIR診断 | 野立て太陽光、大規模設備、高圧設備、メガソーラー | パネル全体、区画単位、ストリング異常の兆候 |
| ハンディIR診断 | 屋根上設備、接続箱、PCS周辺、近接確認が必要な箇所 | 端子部、接続部、機器周辺の局所発熱 |
ドローンIRは、広い発電所の異常箇所を効率よく洗い出すのに向いています。ハンディIRは、接続箱・端子部・PCS周辺など、近くで確認すべき箇所に向いています。

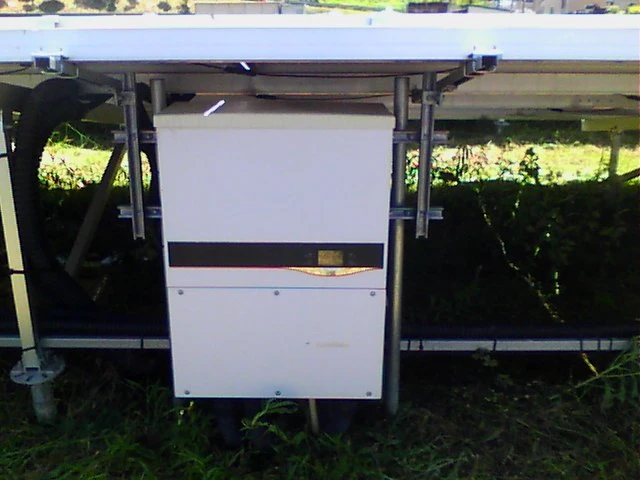

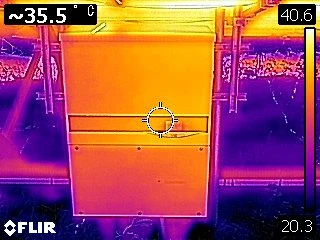

ハンディIRによるPCS周辺の確認。接続部・端子部の局所的な発熱を近接で把握します。
使用機材例
DJI Mavic 2 Enterpriseシリーズ、FLIRハンディIR※設備規模・撮影条件・飛行可否により使用機材を選定します。
診断の流れ
診断の流れ
設備容量、設置場所、パネル枚数、PCS構成、発電低下の有無、警報履歴を確認します。
ドローンIRで撮影する範囲、ハンディIRを併用する箇所、安全条件を整理します。
天候、日射条件、風、周辺環境を確認したうえで撮影します。
温度差、異常パネル、影・汚れ・外的要因、ストリング異常の疑いを整理します。
異常箇所の画像、位置、所見、危険度、優先順位をまとめます。
必要に応じて、IVカーブ診断、接続箱確認、是正工事、PCS更新の要否を整理します。
報告書
報告書で整理する内容
IR診断は、写真を提出するだけでは判断材料として不十分です。発電所オーナーや管理者が次の判断をできるように、以下の内容を整理します。
| 報告項目 | 内容 |
|---|---|
| 撮影範囲 | 診断対象エリア、撮影条件 |
| 異常箇所一覧 | パネル、区画、ストリング単位で整理 |
| 赤外線画像 | 温度分布、ホットスポット、異常発熱 |
| 可視画像 | 影、汚れ、鳥害、破損、周辺状況 |
| 温度差 | 正常箇所との比較 |
| 想定原因 | 外的要因、接続不良、回路異常など |
| 危険度 | 早急対応、経過観察、追加診断など |
| 次の対応 | IV診断、清掃・除草、是正工事、PCS確認など |
報告書では、異常を羅列するだけではなく、優先順位と次の対応を整理します。必要に応じて、異常箇所の位置情報や推定される発電損失も確認し、発電所オーナー・管理者が修繕判断をしやすい形にまとめます。みらい電設では、診断結果をもとに、電気工事会社として実際の復旧・改善まで見据えて整理します。
診断後の対応先
IR診断後の対応先
IR診断で見つかった異常は、内容によって次の対応が変わります。読者が次に見るべきページへ送れるよう、ここに導線を集約しています。
| 診断結果・症状 | 次に確認するページ |
|---|---|
| 屋根上設備の固定、防水、配線支持、PCSまわりを確認したい | 屋根上太陽光点検へ |
| 野立て設備の架台、基礎、接続箱、草害、PCSを確認したい | 野立て太陽光点検へ |
| ストリング単位の電気特性を確認したい | IVカーブ診断へ |
| 配線不良、焼損、端子不良、災害被害を復旧したい | 是正工事・災害修繕へ |
| PCSの警報、故障、保証切れ、更新判断をしたい | PCSリパワリングへ |
| 草・影・鳥害・堆積物による発電ロスを減らしたい | 除草・防草へ |
IR診断で温度異常や発電ロスの兆候を把握し、原因確定や復旧が必要な場合は、診断結果に応じて次の工程へ進みます。
IR診断が必要か、IVカーブ診断まで必要か、通常点検で足りるか。設備状況を確認し、必要な範囲だけ整理します。
料金目安
料金目安
IR診断の費用は、設備規模、撮影範囲、診断方法、報告書の内容、移動距離によって変わります。
| 設備規模・内容 | 料金目安 |
|---|---|
| 低圧・小規模設備 | 77,000円〜 |
| 1MWクラス | 198,000円〜 |
| 追加1MWごと | 66,000円〜88,000円程度 |
| 詳細解析・是正提案付き | 個別見積 |
- 表示価格は税込・税別を実装時に統一します。
- 設備条件、撮影条件、報告書形式、移動距離により変動します。
- 遠方・宿泊・特殊条件がある場合は別途見積します。
安さだけを重視した簡易撮影では、異常の原因整理や是正判断につながらない場合があります。みらい電設では、設備規模・撮影条件・報告書の内容を確認したうえで、発電所の状態判断に使える診断として実施します。
みらい電設の強み
みらい電設のIR診断の強み
STRENGTH 01
ドローンIRとハンディIRを使い分ける
広範囲を確認するドローンIRと、近接確認に向くハンディIRを、現場条件に応じて使い分けます。
STRENGTH 02
電気工事会社として原因を見る
IR画像だけでは発電低下の原因を断定できない場合があります。配線、接続箱、PCS、ストリング構成まで含めて原因を整理します。
STRENGTH 03
診断後の復旧まで対応できる
IR診断後に、IVカーブ診断、是正工事、PCSリパワリングまで一貫対応。実際に直す前提で診断できる点が強みです。
対応エリア
対応エリア
神奈川県を中心に、関東エリアおよび近隣県に対応しています。
設備規模や内容によっては、全国対応も可能です。遠方の場合は、移動費・宿泊費・工程条件を確認したうえで見積します。
よくある質問
よくある質問
IR診断だけで原因は特定できますか？
温度異常の有無と傾向は把握できますが、原因の確定には追加確認が必要な場合があります。ストリング単位の電気特性を確認する場合は、IVカーブ診断を併用します。
ドローンが飛ばせない場所でも診断できますか？
可能です。飛行条件に制限がある場合は、ハンディIRや現地点検で対応方法を検討します。
発電停止は必要ですか？
IR診断は原則として運転中に撮影します。ただし、追加測定やIVカーブ診断を行う場合は、一部回路の切り離しや停止が必要になることがあります。
曇りの日でも診断できますか？
撮影自体は可能ですが、日射条件によって精度に影響します。診断精度を確保するため、天候・日射量・風の条件を確認して実施します。
低圧の小規模発電所でも依頼できますか？
可能です。ただし、設備規模によってはドローンIRよりもハンディIRや通常点検を組み合わせた方が合理的な場合があります。
異常が見つかった場合、そのまま修理まで依頼できますか？
対応可能です。異常内容に応じて、是正工事、配線補修、接続箱確認、PCS更新、IVカーブ診断などを提案します。
報告書は提出できますか？
提出可能です。赤外線画像、可視画像、異常箇所、所見、優先順位を整理した報告書を作成します。保険申請や社内報告に使う場合は、必要な記載内容を事前に確認します。
お問い合わせ
発電量の低下、ホットスポット、ストリング異常、原因不明の発電ロスがある場合は、まず設備状況を確認します。
IR診断で足りるのか、IVカーブ診断まで必要か、通常点検や是正工事を含めて考えるべきかを、設備条件に合わせて整理します。必要な範囲だけを確認し、過剰な調査や不要な交換を避ける形でご提案します。
