EPC会社・太陽光施工会社・元請工事会社向け
使用前自己確認試験を支援します
自家消費太陽光の高圧連系で必要となる、OVGR・RPR取付時の停電作業から、発電設備完成時の負荷遮断試験・負荷試験、試験成績書の作成まで、現場工程に合わせて対応します。
基本に計画
一貫対応
停電条件・発電条件・PCS仕様に合わせて、必要な試験範囲のみで対応可能です。
EPC会社・太陽光施工会社・元請工事会社からのご依頼を想定し、関東を中心に広域対応しています。OVGR・RPR取付時の継電器試験のみ、発電設備完成時の使用前自己確認試験のみのご依頼にも対応します。
- OVGR・RPR継電器試験
- ZPD絶縁耐力試験
- PV側絶縁耐力試験（直流750V以上の場合）
- 保護装置試験・総合インターロック試験
- 制御電源喪失試験
- 負荷遮断試験・負荷試験
- 試験成績書・検査写真作成
- 使用測定器一覧・測定グラフ整理
試験の目的
使用前自己確認試験とは
使用前自己確認試験とは、太陽光発電設備を使用開始する前に、保護装置・絶縁性能・PCS動作・負荷条件下の運転状態を確認し、試験成績書として記録する工程です。
自家消費型太陽光発電を高圧受電設備へ連系する場合は、停電作業時に行うリレー試験・絶縁耐力試験と、発電設備完成後に行う保護装置試験・負荷遮断試験・負荷試験を組み合わせて確認します。試験で確認する観点は、大きく次の4つに整理できます。
保護装置の動作確認
OVGR・RPRなどの保護継電器、遮断器・開閉器、警報・表示が、設定どおりに動作・連動するかを確認します。
絶縁性能の確認
ZPDの絶縁耐力試験、およびPV側絶縁耐力試験（直流750V以上の場合）を実施し、絶縁状態を確認します。
PCS・系統連系の動作確認
総合インターロック試験・制御電源喪失試験により、事故模擬・電源喪失時のPCS停止と復旧動作を確認します。
負荷条件下の運転確認
負荷遮断試験・負荷試験で、過渡変化・出力・高調波・温度上昇など、運転時の状態を確認します。
依頼パターン
こんな案件で対応します
EPC会社・太陽光施工会社・元請工事会社からのご相談を想定し、案件条件に応じて必要な試験範囲のみで対応します。
自家消費太陽光の高圧連系では、設備工事そのものが完了していても、試験工程と試験成績書の整理で引渡し前に時間がかかることがあります。停電作業時の継電器試験のみ、発電設備完成時の使用前自己確認試験のみ、当社が実施した現地試験の成績書整理など、案件条件に合わせて対応範囲を選んでいただけます。
OVGR・RPR取付時の継電器試験のみ
高圧受電設備改修や継電器取付の停電作業に合わせて、保護継電器試験・測定記録作成に対応します。
発電設備完成時の使用前自己確認のみ
設備完成後の保護装置試験、総合インターロック、制御電源喪失、負荷遮断、負荷試験までを実施します。
継電器試験から自己確認まで一括
停電作業時のリレー試験・絶縁耐力試験と、設備完成後の使用前自己確認試験を、案件工程に合わせて対応します。
試験成績書の作成・整理
現地試験で確認した測定値・判定・検査写真をもとに、提出先で確認しやすい試験成績書として整理します。
標準工程
標準工程は「リレー試験1日＋使用前自己確認1日」
停電作業時に行う試験と、発電設備完成後に行う試験は現場条件が大きく異なるため、リレー試験・絶縁耐力試験で1日、使用前自己確認試験で1日の2日工程を基本に計画します。
停電作業時のリレー試験・絶縁耐力試験では、停電可能時間内に試験機材の搬入・配線・試験・撤去まで完了させる必要があります。一方、発電設備完成後の使用前自己確認試験では、太陽光が発電している時間帯に保護装置試験・負荷遮断試験・負荷試験を実施するため、天候・発電量・負荷条件の影響を受けます。これらを同日に詰め込まず、2日に分けて確実に進めるのが標準的な工程です。
設備完成時の試験は発電設備が完成した後に実施するため、停電作業時のリレー試験・絶縁耐力試験とは必ずしも連続した日程にはなりません。停電作業時の試験はOVGR・RPR取付時の停電作業に合わせて行い、設備完成時の試験は発電設備の完成・系統連系の準備が整った段階で別日に実施するのが一般的です。
| 工程 | 主な試験 | 内容 |
|---|---|---|
| 停電作業時 | リレー試験・絶縁耐力試験 | OVGR・RPR継電器試験、ZPD絶縁耐力試験 |
| 設備完成時 | 使用前自己確認試験 | PV側絶縁耐力試験（直流750V以上の場合）、保護装置試験（OVGR・RPR動作試験）、総合インターロック試験、制御電源喪失試験、負荷遮断試験、負荷試験、太陽電池アレイ側確認（サーモ温度確認） |
| 成果物 | 試験成績書一式 | 測定記録、検査写真、測定グラフ、使用測定器一覧、判定記録 |

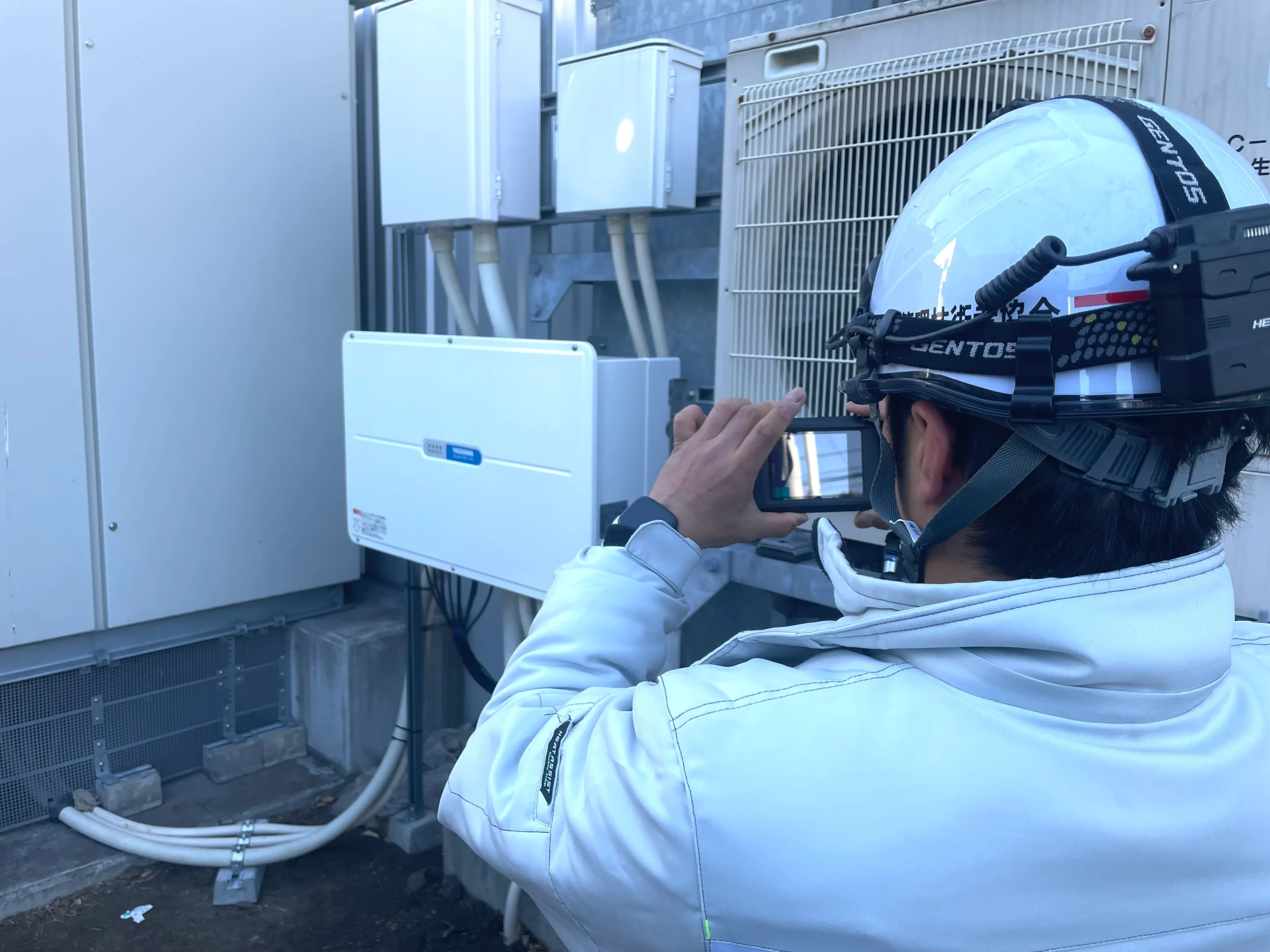

ZPD耐圧試験
使用前自己確認試験

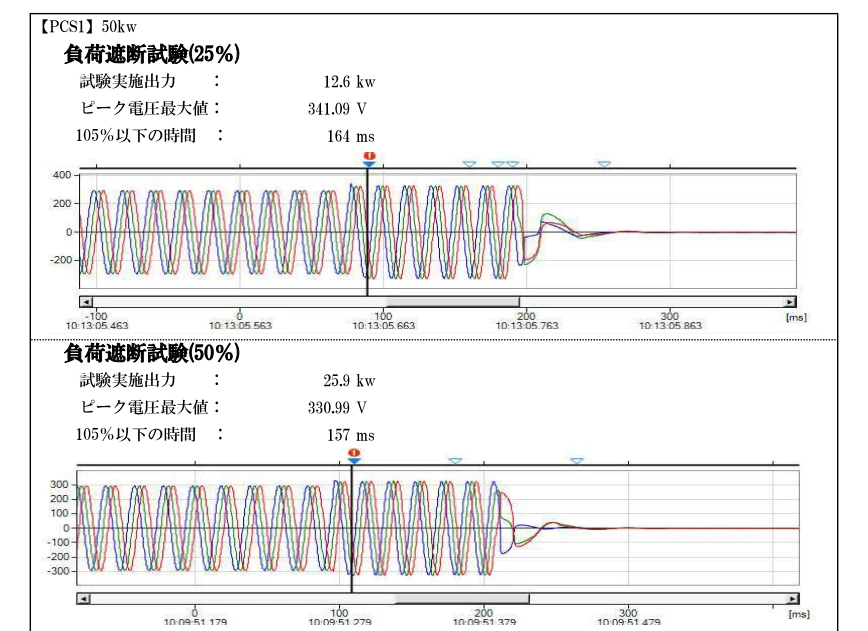

負荷遮断試験報告書サンプル
対応範囲
みらい電設の対応範囲
自家消費型太陽光発電を高圧受電設備へ連系する際に必要となる試験項目に対応しています。OVGR・RPR取付に伴う継電器試験のみ、発電設備完成時の使用前自己確認試験のみ、いずれも案件条件に応じて対応可能です。
停電作業時｜リレー試験・絶縁耐力試験
停電作業時に実施する試験です。OVGR・RPR取付時の停電工程に合わせて、保護継電器の整定試験と高圧機器の絶縁耐力試験を行います。
OVGR継電器試験
RPR継電器試験
ZPD絶縁耐力試験
設備完成時｜使用前自己確認試験
発電設備完成後に実施する試験です。停電作業時の試験とは別日となり、発電設備の完成・系統連系の準備が整った段階で行います。PV側絶縁耐力試験（直流750V以上の場合）、OVGR・RPRの動作試験を含む保護装置試験、PCS停止・復旧、負荷条件下の運転状態、太陽電池アレイ側のサーモ温度確認まで、測定記録として整理します。
PV側絶縁耐力試験（直流750V以上の場合）
保護装置試験（OVGR・RPR動作試験）
総合インターロック試験
制御電源喪失試験
負荷遮断試験
負荷試験・出力試験
高調波測定・温度測定
太陽電池アレイ側確認（サーモ温度確認）
成果物
試験成績書として整理する資料
試験を実施して終わりではなく、元請会社・主任技術者・保安法人・社内保管用として確認しやすい形に整理します。
試験成績書
実施年月日、天候、気温、湿度、実施者、対象設備、測定値、判定結果を整理し、試験項目ごとの記録としてまとめます。
検査写真
現地で実施した試験状況、測定状況、サーモグラフィ画像、機器状態などを写真として整理します。
使用測定器一覧
機器名称、型式、定格、製造者、製造番号などを整理。電源品質アナライザ・サーモグラフィ等を試験内容に応じて記録します。
測定グラフ・過渡応答データ
負荷遮断試験・制御電源喪失試験などの電圧・電流変化を測定グラフとして整理。過渡変化、遮断時間、PCS停止状態を記録します。
試験成績書に含める主な記録
継電器試験記録
絶縁耐力試験記録
保護装置試験記録
総合インターロック試験記録
制御電源喪失試験記録
負荷遮断試験記録
負荷試験・出力試験記録
高調波測定記録
巡視点検記録
業務フロー
業務の流れ
事前確認から、試験範囲・工程の整理、現地試験の実施、試験成績書の作成・引き渡しまでを順に進めます。
単線結線図、設備概要、PCS仕様、保護継電器、ZPD・VT・CT、太陽電池アレイ構成、電力会社協議内容を確認し、試験対象と提出先を整理します。
必要な試験項目を確認し、停電作業日、発電設備の完成時期、負荷試験の実施条件、元請の工程に合わせて段取りを行います。
停電作業時に、OVGR・RPR継電器試験、ZPD絶縁耐力試験を実施。動作値・整定値・絶縁抵抗・印加電圧を測定記録として整理します。
発電設備完成後（停電作業時とは別日）に、PV側絶縁耐力試験（直流750V以上の場合）、保護装置試験（OVGR・RPR動作試験）、総合インターロック、制御電源喪失、負荷遮断、負荷試験、太陽電池アレイ側確認（サーモ温度確認）までを実施。検査写真・測定グラフ・サーモグラフィ画像も同時に整理します。
測定結果、判定、検査写真、使用測定器一覧、測定グラフを整理し、提出先（元請・主任技術者・保安法人・社内保管）に応じた書式で試験成績書としてまとめます。
よくあるご質問
よくあるご質問
EPC会社・太陽光施工会社・元請工事会社・発電事業者から多く寄せられる質問をまとめています。
OVGR・RPR取付工事に合わせた継電器試験だけでも依頼できますか？
対応可能です。自家消費太陽光の高圧連系に伴うOVGR・RPR取付時の停電作業に合わせて、保護継電器試験・測定記録作成に対応します。
ZPDやPV側の絶縁耐力試験にも対応できますか？
対応可能です。OVGR・RPR取付に関連するZPD絶縁耐力試験、PV側絶縁耐力試験（直流750V以上の場合）など、必要な範囲を確認したうえで対応します。
発電設備完成時の使用前自己確認試験にも対応できますか？
対応可能です。設備完成後の保護装置試験、総合インターロック試験、制御電源喪失試験、負荷遮断試験、負荷試験、試験成績書作成まで、案件条件に応じて対応します。
EPC会社や同業の電気工事会社からの依頼でも対応できますか？
EPC会社、太陽光施工会社、電気工事会社、元請会社からのご依頼を想定しています。現場工程や停電日程に合わせて、必要な試験範囲を整理します。
試験成績書や検査写真も作成してもらえますか？
試験結果、測定値、判定、検査写真、使用測定器一覧、測定グラフなどを整理し、確認しやすい形で試験成績書としてまとめます。提出書式の指定がある場合はあわせてお知らせください。
負荷遮断試験や負荷試験は必ず実施できますか？
現地条件、天候、発電状況、負荷条件により実施できる範囲が変わります。事前に設備構成と工程を確認し、現地で実施可能な試験範囲を整理します。
事前に必要な資料はありますか？
単線結線図、設備概要図、PCS仕様書、保護継電器の情報、ZPD・VT・CTの構成、太陽電池アレイ構成、希望工程が分かる資料をご共有ください。資料が揃っていない段階でも、分かる範囲からご相談可能です。
作業日数はどのくらいですか？
標準的には、リレー試験・絶縁耐力試験で1日、使用前自己確認試験で1日、合計2日程度を基本に考えます。停電可能時間、発電条件、PCS台数、現場条件により調整します。
価格はどのくらいですか？
試験項目、作業日数、停電作業の有無、現場条件、PCS台数、提出書式により変わります。標準的には2日工程を前提に、内容を確認したうえで個別にお見積りします。
会社情報・許可登録
会社情報・許可登録・対応エリア
みらい電設は神奈川県平塚市を拠点に、建設業許可を有する電気設備工事会社として、自家消費太陽光の高圧連系に伴う継電器試験・絶縁耐力試験・使用前自己確認試験に対応しています。
使用前自己確認試験は、現地試験から試験成績書作成まで、EPC会社・太陽光施工会社・元請会社・発電事業者向けに支援しています。停電作業日が決まっている案件、発電設備完成後の試験工程を整理したい案件など、現場条件をもとにご相談ください。
神奈川県平塚市拠点。法人向け太陽光発電・自家消費・蓄電池・EV充電器・高圧受電設備改修・継電器取付・使用前自己確認試験まで一貫対応しています。
建設業許可：神奈川県知事許可 第088603号
川崎市 太陽光発電設備普及事業者登録
小田原市 販売・施工事業者登録
OVGR・RPR継電器試験、ZPD絶縁耐力試験、PV側絶縁耐力試験（直流750V以上の場合）、保護装置試験、負荷遮断試験、負荷試験、太陽電池アレイ側確認、試験成績書作成は、東京都・神奈川県・千葉県・埼玉県・茨城県・栃木県・群馬県・宮城県・福島県・長野県・静岡県で対応しています。
EPC会社、太陽光施工会社、電気工事会社、元請会社、発電事業者からのご依頼を想定。現場工程や停電日程に合わせ、必要な試験範囲のみで対応可能です。
お問い合わせ
自家消費太陽光の高圧連系に伴う、OVGR・RPR継電器試験、絶縁耐力試験、使用前自己確認試験、試験成績書作成のご相談を承ります。停電作業日が決まっている案件、発電設備完成後の試験工程を整理したい案件など、まずは現場条件を共有ください。
EPC会社・太陽光施工会社・元請会社の方：OVGR・RPR取付時の継電器試験、発電設備完成時の使用前自己確認試験についてご相談ください。
発電事業者の方：試験成績書、検査写真、使用測定器一覧、測定グラフの整理についてご相談ください。
- 単線結線図
- 設備概要図
- PCS仕様書
- 保護継電器の情報
- ZPD・VT・CTの構成
- 太陽電池アレイ構成
- 停電作業予定日
- 発電設備の完成予定日
- 試験成績書の提出先・指定書式
- 現場所在地
- 電力会社協議内容
- 希望工程
