自家消費太陽光発電の高圧連系で必要になる継電器とは？OVGR・RPR・ZPD・VT・CTの役割

結論

自家消費太陽光を高圧受電設備へ連系する場合、継電器を追加するだけで済むか、受電設備改修まで必要かは、電力会社協議内容と既設キュービクルの状態で決まります。

OVGR・RPR・ZPD・VT・CTは、発電設備容量、逆潮流の有無、既設VT・CTの流用可否、盤内スペース、停電可能時間によって必要性や施工範囲が変わります。

EPC会社 太陽光工事会社 元請会社 発電事業者

この記事では、自家消費太陽光の高圧連系で出てくる継電器・検出機器の役割と、施工前に見るべき判断ポイントを整理します。

2026年5月更新 ／ 読了目安：約8分 ／ 監修：みらい電設株式会社

このページで分かること

• 自家消費太陽光の高圧連系で継電器が必要になる理由
• OVGR・RPR・ZPD・VT・CTの役割
• 継電器追加だけで済むケース
• 受電設備改修まで見た方がよいケース
• 施工前に確認すべき資料・現地条件
• 使用前自己確認・リレー試験・電力申請との関係

自家消費太陽光の高圧連系で継電器が必要になる理由

自家消費太陽光発電では、工場、倉庫、商業施設、事務所、福祉施設などの既設高圧受電設備へ、太陽光発電設備を連系するケースがあります。

このとき見るべきなのは、太陽光パネルやパワーコンディショナだけではありません。既設キュービクル側の保護装置、検出機器、計測回路、既設単線結線図、停電作業の可否まで対象になります。

東京電力パワーグリッドが公開している送配電系統利用に関するルール内の系統アクセスルール［高圧・低圧版］では、高圧連系時の保護リレーの標準例として、系統地絡保護にOVGR、逆潮流なしの単独運転防止にRPRが示されています。

ただし、これは「どの案件でも同じ機器を付ければよい」という意味ではありません。実際には、電力会社協議の内容、既設受電設備の構成、発電設備容量、逆潮流の有無、PCS制御、既設機器の状態を合わせて整理します。

自家消費太陽光発電そのものの設置可否、削減額、投資回収を確認したい場合は、法人向け自家消費太陽光発電のページで全体像を整理しています。

高圧連系時の確認フロー

自家消費太陽光の高圧連系では、次の順番で整理すると判断しやすくなります。

1. 電力会社協議内容を確認する
2. 既設単線結線図を確認する
3. 現地キュービクルの盤内状態を見る
4. OVGR・RPR・ZPD・VT・CTの要否を整理する
5. 継電器追加だけで済むか、受電設備改修まで必要かを分ける
6. リレー試験・使用前自己確認・電力申請との関係を押さえる

最初から「OVGRを付ける」「RPRを付ける」と決めるのではなく、協議内容と既設設備の状態を照らし合わせることが前提です。

自家消費太陽光でよく使われる継電器・検出機器

自家消費太陽光発電の高圧連系でよく出てくる機器は、OVGR、RPR、ZPD、VT、CTです。

整理すると、OVGR・RPRは異常を判断する保護継電器、ZPD・VT・CTは判断や計測に必要な信号を取り出す検出機器です。

ここでは、電気基礎としての詳しい構造ではなく、自家消費太陽光を高圧受電設備へ連系する際に、現地で何を見るかに絞って整理します。

OVGR｜地絡・零相電圧を検出する保護継電器

OVGRは、地絡や零相電圧の異常を検出する保護継電器です。

自家消費太陽光の高圧連系では、系統地絡保護に関係します。既設キュービクル側に必要な保護装置がない場合や、電力会社協議で保護装置構成の追加を求められた場合に、OVGR取付が検討対象になります。

OVGRは、継電器本体を取り付ければ終わりではありません。ZPD、端子台、盤内スペース、配線ルート、施工後の確認まで一体で見ます。

RPR｜逆電力を検出する保護継電器

RPRは、需要家側から系統側へ電力が逆に流れる状態を検出する保護継電器です。

自家消費型太陽光では、発電した電気を構内で使うことが前提になります。ただし、発電量が構内負荷を上回ると、余剰電力が系統側へ流れる可能性があります。これが逆潮流です。

RPRは、取り付ければ逆潮流対策が完了する機器ではありません。PCS制御、構内負荷、受電点の検出位置、電力会社協議内容との整合が判断材料になります。

ZPD｜OVGRと組み合わせる零相電圧検出機器

ZPDは、OVGRが異常を判断するために必要な零相電圧を検出する機器です。

OVGRを使用する場合、零相電圧の検出方法を整理する必要があります。その検出に関係するのがZPDです。

ZPDは小さな機器に見えることがありますが、盤内のどこにでも簡単に追加できるわけではありません。既設機器との干渉、停電作業時間、試験範囲まで見ます。

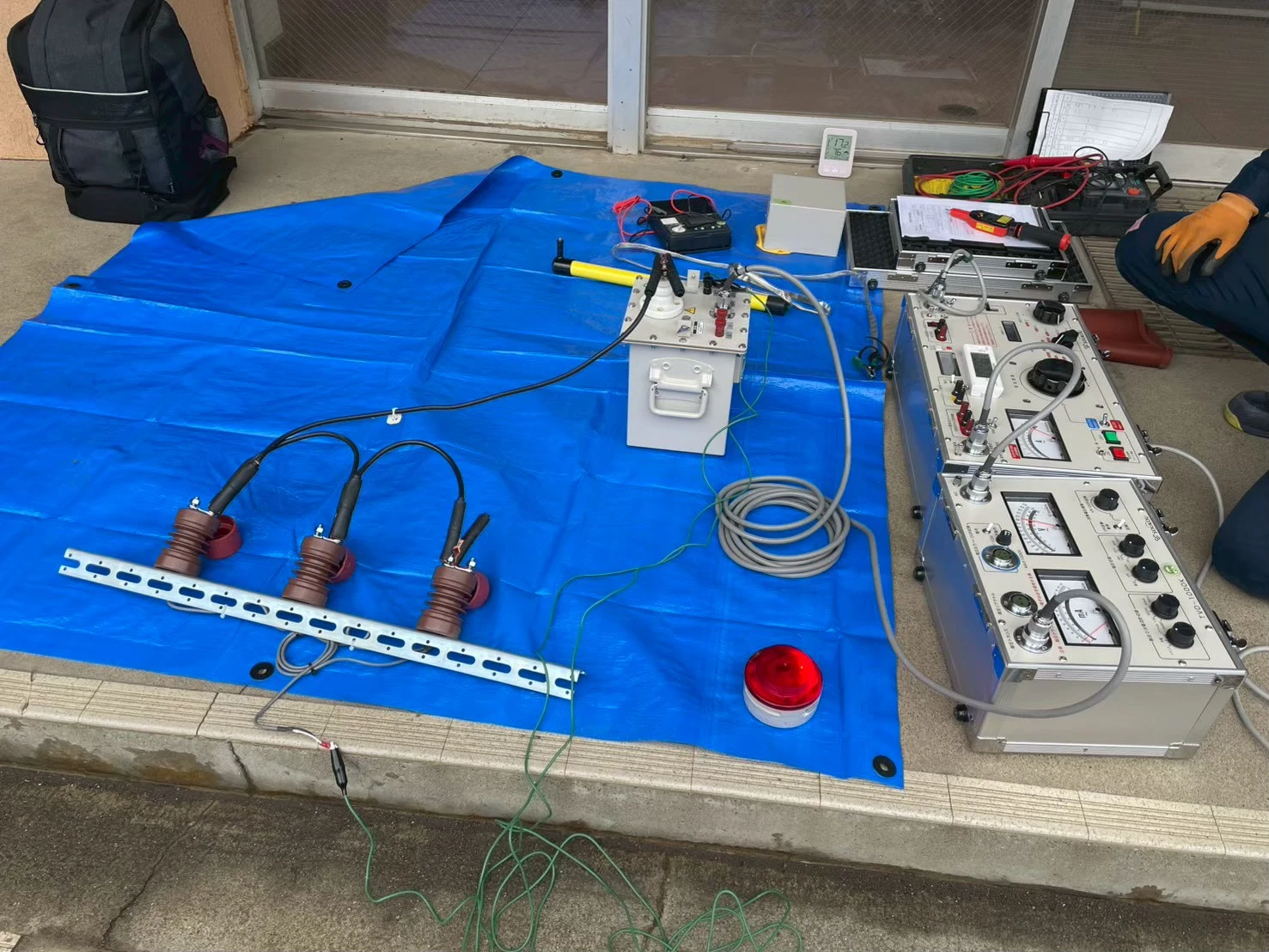

ZPD耐圧試験やリレー試験の実務については、使用前自己確認試験の対応ページで整理しています。

VT・CT｜電圧・電流を検出するための機器

VTは電圧、CTは電流を検出・変換する機器です。

保護継電器、計器、制御装置は、高圧回路の電圧や電流をそのまま扱うのではなく、VTやCTを通じて必要な信号を取り出します。

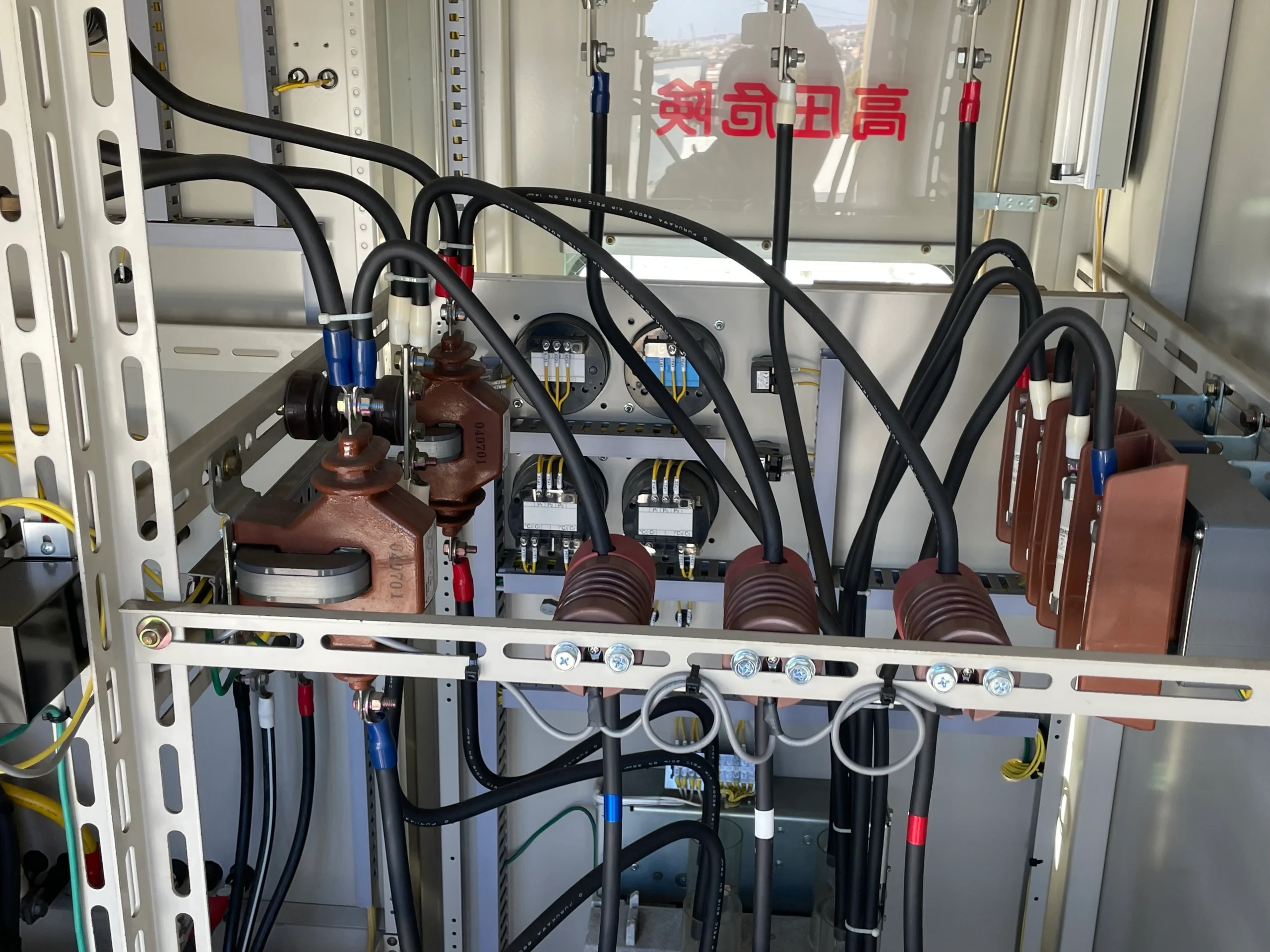

ここで問題になりやすいのが、既設単線結線図と現況の不一致です。図面上ではVT・CTがあるように見えても、現地では構成が違うことがあります。逆に、現地に機器があっても図面が古く、正確な接続関係が追えない場合もあります。

VT・CTは、基礎説明だけで判断せず、既設設備への追加可否、流用可否、停電時間内の施工可否まで見ます。

継電器取付だけで済むケースと、受電設備改修が必要になるケース

自家消費太陽光の高圧連系で実務上いちばん重要なのは、次の判断です。

継電器追加だけで対応できる可能性があるケース

以下の条件がそろっている場合は、継電器追加を中心に整理できる可能性があります。

受電設備改修まで見た方がよいケース

一方で、以下のような場合は、継電器取付だけでは済まず、受電設備側の改修まで見た方が安全です。

必ずしもキュービクル全体の更新が必要という話ではありません。現地の状態によっては、継電器追加、盤内整理、必要範囲の部分改修で対応できる場合もあります。

逆に、継電器取付だけを単独で考えると、後から受電設備側の問題が出てくることがあります。

既設キュービクルの老朽化、PCB確認、PAS・VCB・高圧ケーブル更新まで含めて整理したい場合は、高圧受電設備改修のページをご確認ください。

継電器取付で事前に確認すべきポイント

継電器取付を検討する際は、機器の型式や価格だけで判断するべきではありません。

施工前に見ておきたいのは、次の項目です。

EPC会社や太陽光工事会社が相談する場合は、次の情報があると判断が早くなります。

• 既設単線結線図
• キュービクル内写真
• 電力会社協議資料
• 発電設備容量
• PCS仕様書
• 逆潮流の有無
• 停電可能日・停電可能時間
• 主任技術者の確認状況

すべての資料がそろっていなくても相談は可能です。ただし、既設単線結線図とキュービクル内写真があると、継電器追加だけで済むのか、受電設備改修まで見た方がよいのかを判断しやすくなります。

継電器取付と使用前自己確認・リレー試験の関係

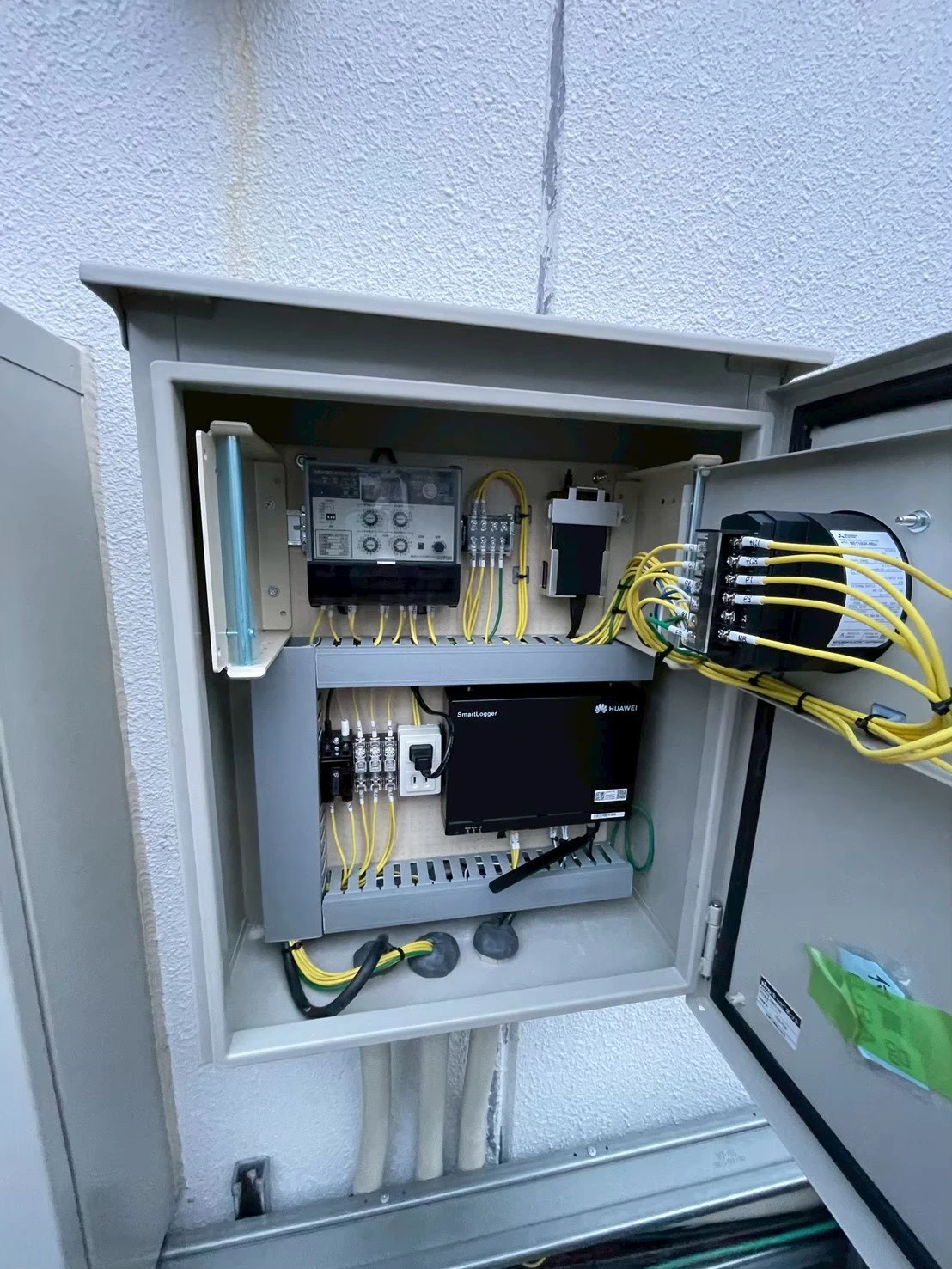

継電器取付は、機器を取り付けて終わりではありません。OVGR・RPRなどの保護継電器を追加した場合、整定値、動作確認、関連する検出機器との組み合わせを確認します。

また、太陽電池発電設備では、出力や接続条件によって使用前自己確認が必要になる場合があります。経済産業省の太陽電池発電設備を設置する場合の手引きでは、出力50kW以上または高圧設備と電気的に接続している太陽電池発電設備は自家用電気工作物になること、また出力10kW以上2,000kW未満の場合は、使用開始前に技術基準に適合することを自ら確認し、その結果を届け出る義務があることが整理されています。

このコラムでは、使用前自己確認の試験項目そのものは深掘りしません。ここでは、継電器取付、リレー試験、ZPD耐圧試験、使用前自己確認が切り離せない場合がある、という関係性だけを押さえます。

実際のリレー試験、ZPD絶縁耐力試験、負荷遮断試験、試験成績書作成については、使用前自己確認試験の対応ページで詳しく整理しています。

電力申請・系統連系協議との関係

OVGR・RPR・ZPD・VT・CTの要否は、現場側だけで決めるものではありません。保護装置構成、整定値、単線結線図、逆潮流の扱いは、電力会社との協議内容と整合させます。

特に、次のような場合は、電力申請・系統連系協議との接続を確認しておくべきです。

• 電力会社協議でOVGR・RPRなどの追加を求められた
• 既設単線結線図と現況が一致していない
• 保護装置構成や整定値の確認が必要
• 逆潮流なしの構成でRPRやPCS制御との整合が必要
• 既設VT・CTを流用できるか判断が必要
• 図面や資料が不足している

図面や資料が未整備の段階から電力会社協議を整理したい場合は、電力申請・系統連系代行のページで、必要資料や進め方を案内しています。

工場・事業所で自家消費太陽光を検討している場合

継電器取付や受電設備側改修の必要性は、発電設備だけでなく、施設側の電気使用状況や既設設備の条件によって変わります。

工場で自家消費太陽光を検討している場合は、屋根条件、電気設備、使用状況を先に整理することも判断材料になります。工場向けの導入前チェックポイントは、工場向け自家消費型太陽光発電のコラムで整理しています。

事業所やオフィスの場合も、日中負荷、屋根条件、受電設備の状態によって、自家消費太陽光の成立条件が変わります。事業所・オフィス向けの確認ポイントは、事業所・オフィス向け自家消費型太陽光発電のコラムをご確認ください。

みらい電設で対応できること

みらい電設では、自家消費太陽光発電の高圧連系に伴う受電設備側の確認、継電器取付、関連工事について相談可能です。

自家消費太陽光発電では、太陽光設備側の設計だけでは判断できない部分があります。みらい電設では、既設高圧受電設備側まで見ながら、案件ごとに必要な対応範囲を整理します。

神奈川・関東エリアを中心に、EPC会社、太陽光工事会社、元請会社からの部分対応相談にも対応しています。
