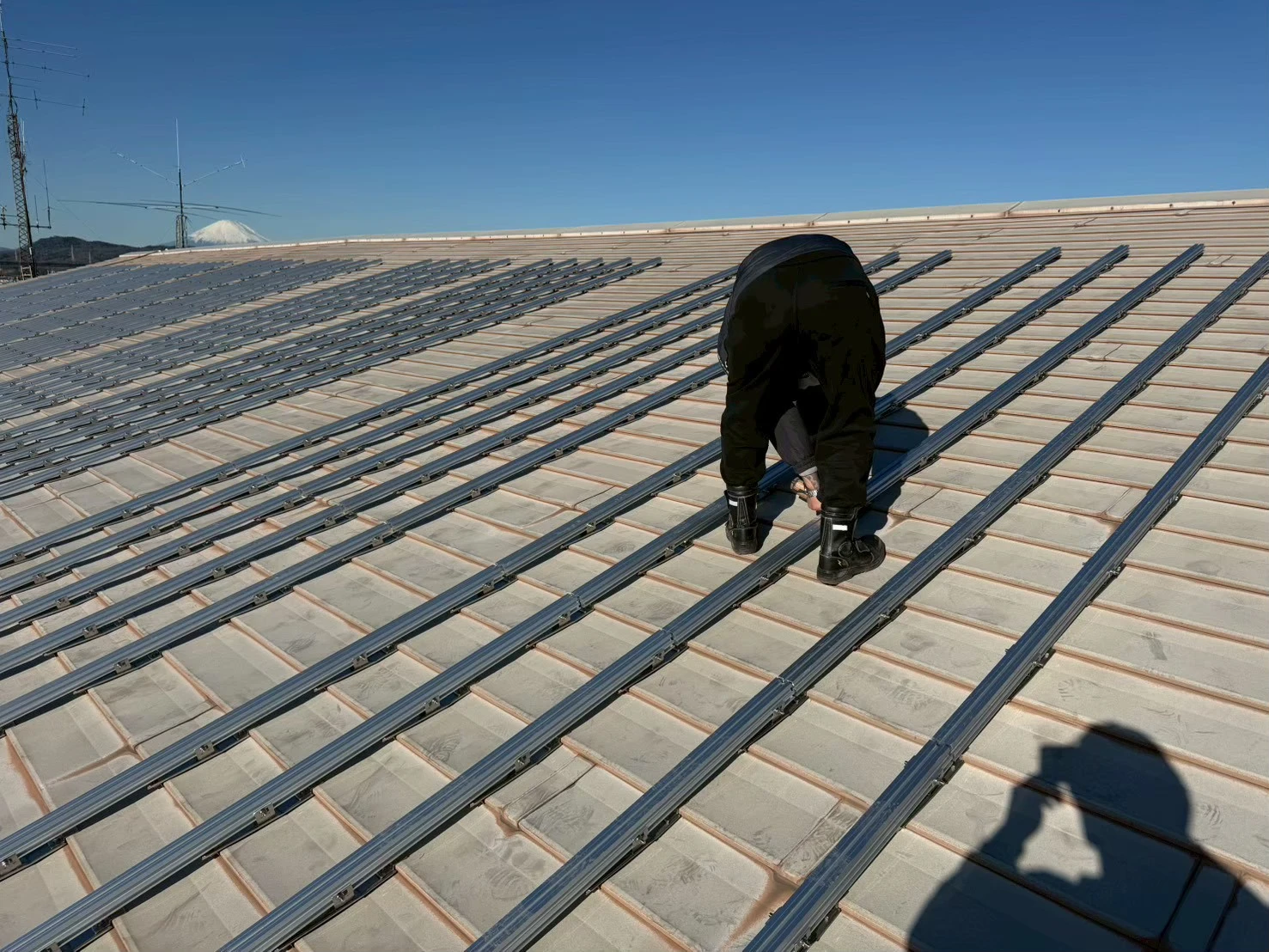

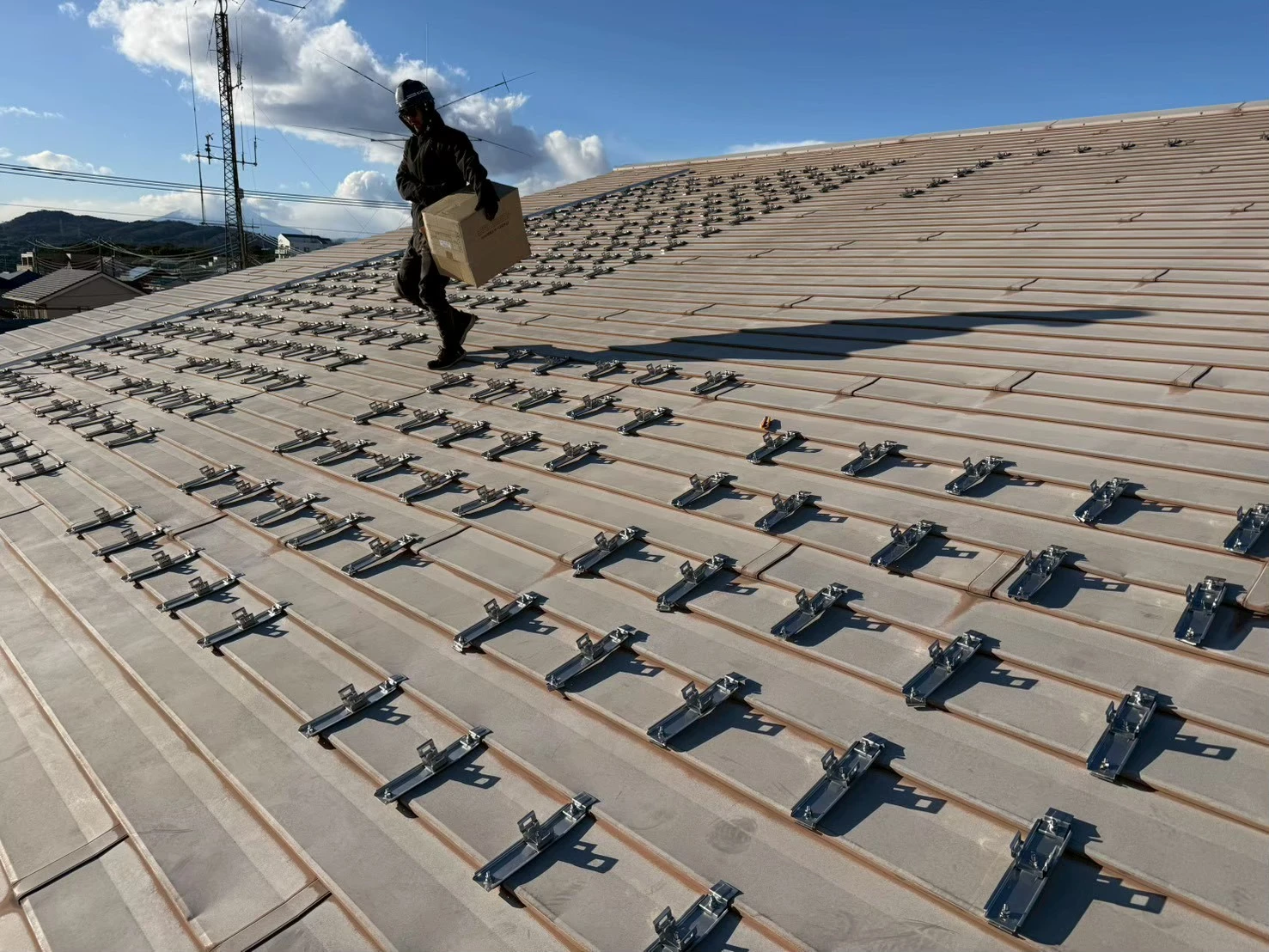

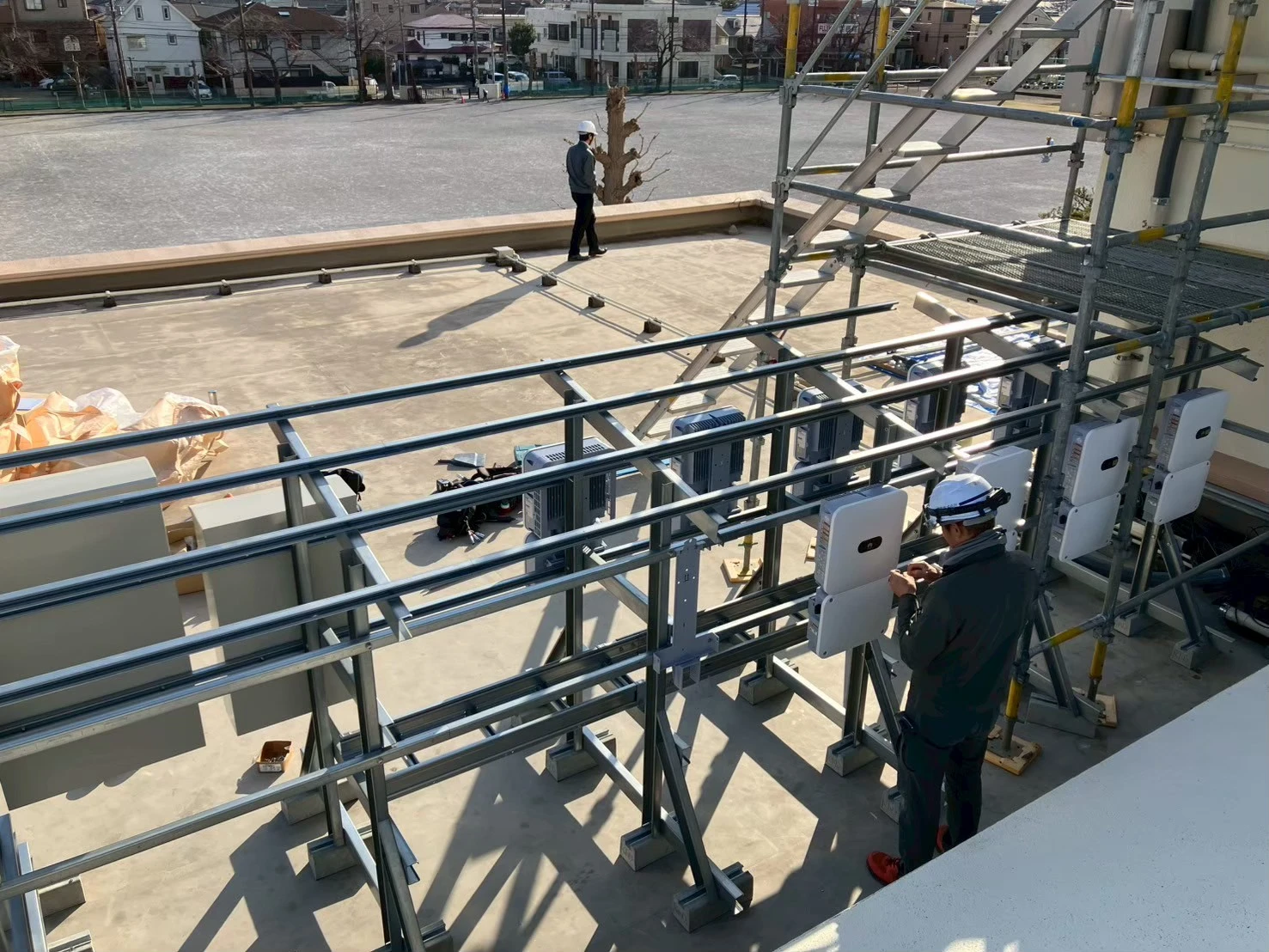

神奈川県平塚市の公共施設における、自家消費型太陽光発電設備の施工写真です。屋根上への長尺部材荷揚げ、架台金具設置、支持レール施工、ケミカルアンカー打設前の確認、パネル下部の納まり確認、PCS架台・PCS本体設置、ZPD取付、保護リレー試験・使用前自己確認、屋根上施工中の状況を掲載しています。

この案件の特徴

112枚のパネルをPCS10台で構成し、高圧受電設備の改修と使用前自己確認まで含む、規模の大きい公共施設向けの電気設備工事として対応した案件です。

• PV69.44kW・PCS10台・蓄電池10kWhの構成
  620Wパネル112枚を、PCS10台（各4.95kW）で構成しました。1台に蓄電池10kWhを併設し、停電時の使い方まで考えた設備計画としています。
• 屋根上架台のパネル片側5点止め・矩手精度を確保
  屋根面への架台施工では、パネル片側5点止め、縦桟の通り、固定金具の設置数、矩手（直角）の精度に注意して施工しました。パネル枚数が多いため、通りと矩手がずれると全体に影響するため、レール段階から確認を重ねています。
• PCSごとに異なるストリングス構成
  パネル割付に合わせ、PCS1〜3は5直列×2並列、PCS4〜10は6直列×2並列で構成しました。各PCSの入力電圧・電流が適正範囲に収まるよう、直列枚数を調整しています。
• 高圧受電設備（キュービクル）の改修に対応

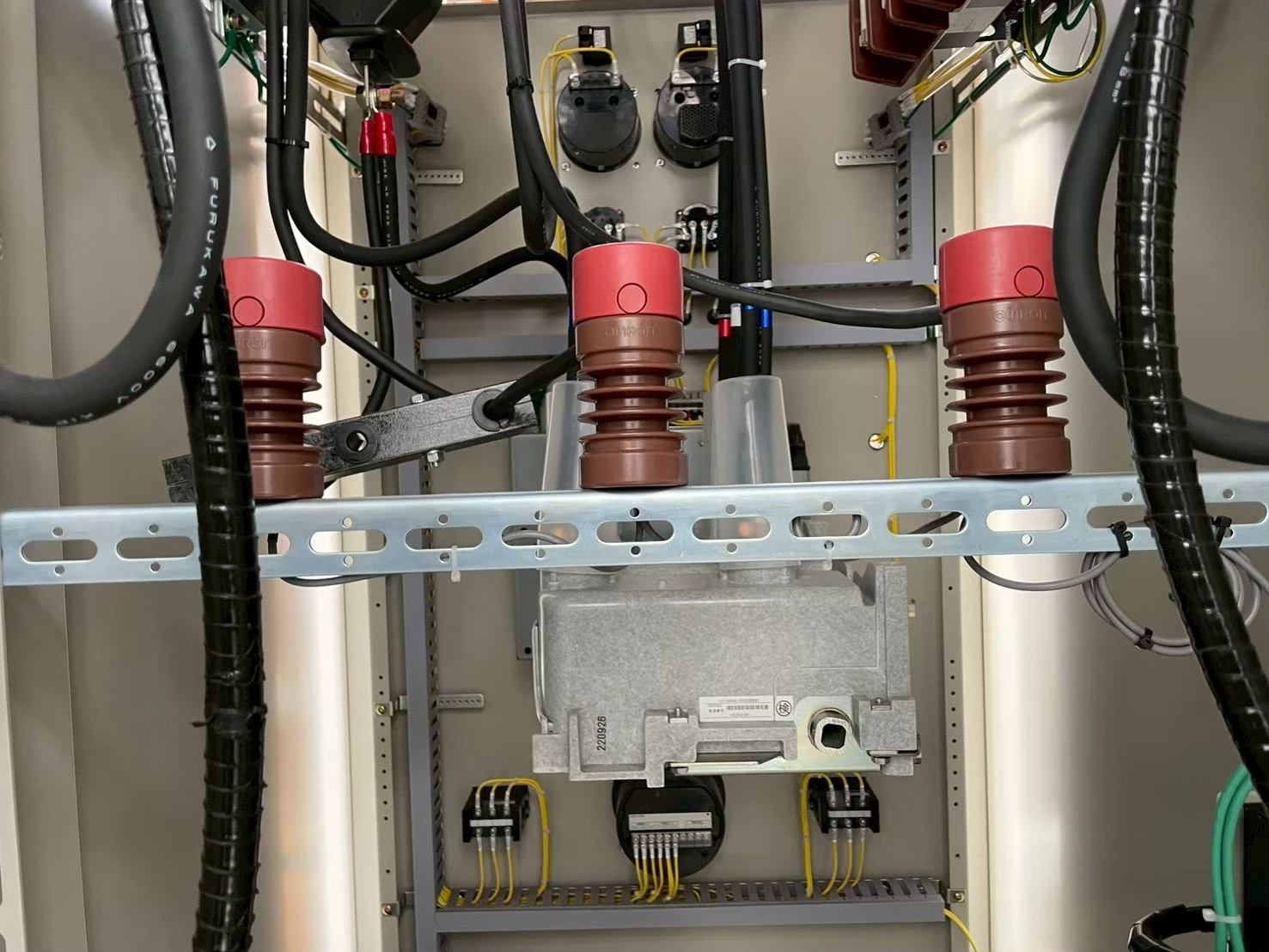

  既設の高圧受電設備側を改修し、太陽光連系に必要な計測回路・保護・配線の取り合いを整理しました。動力用変圧器や進相コンデンサを含む受電設備全体との整合を確認しています。
• 保護リレー試験・使用前自己確認まで対応
  運転開始前に必要となる保護リレー試験・使用前自己確認を見据え、継電器・計測回路・警報回路まわりの動作確認を実施しました。試験・記録・電気的な確認項目を施工段階から整理しています。

この案件で注意したポイント

特に注意したのは、屋根上架台の施工精度と、複数台PCS構成・高圧受電設備改修の取り合いです。パネル枚数が112枚と多いため、架台レールの通りや矩手が最終的な仕上がりに直結します。また、PCS10台分の配線ルートと、高圧受電設備側の改修・保護整定を、運転開始前の使用前自己確認まで見据えて進めました。
