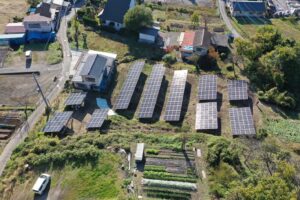

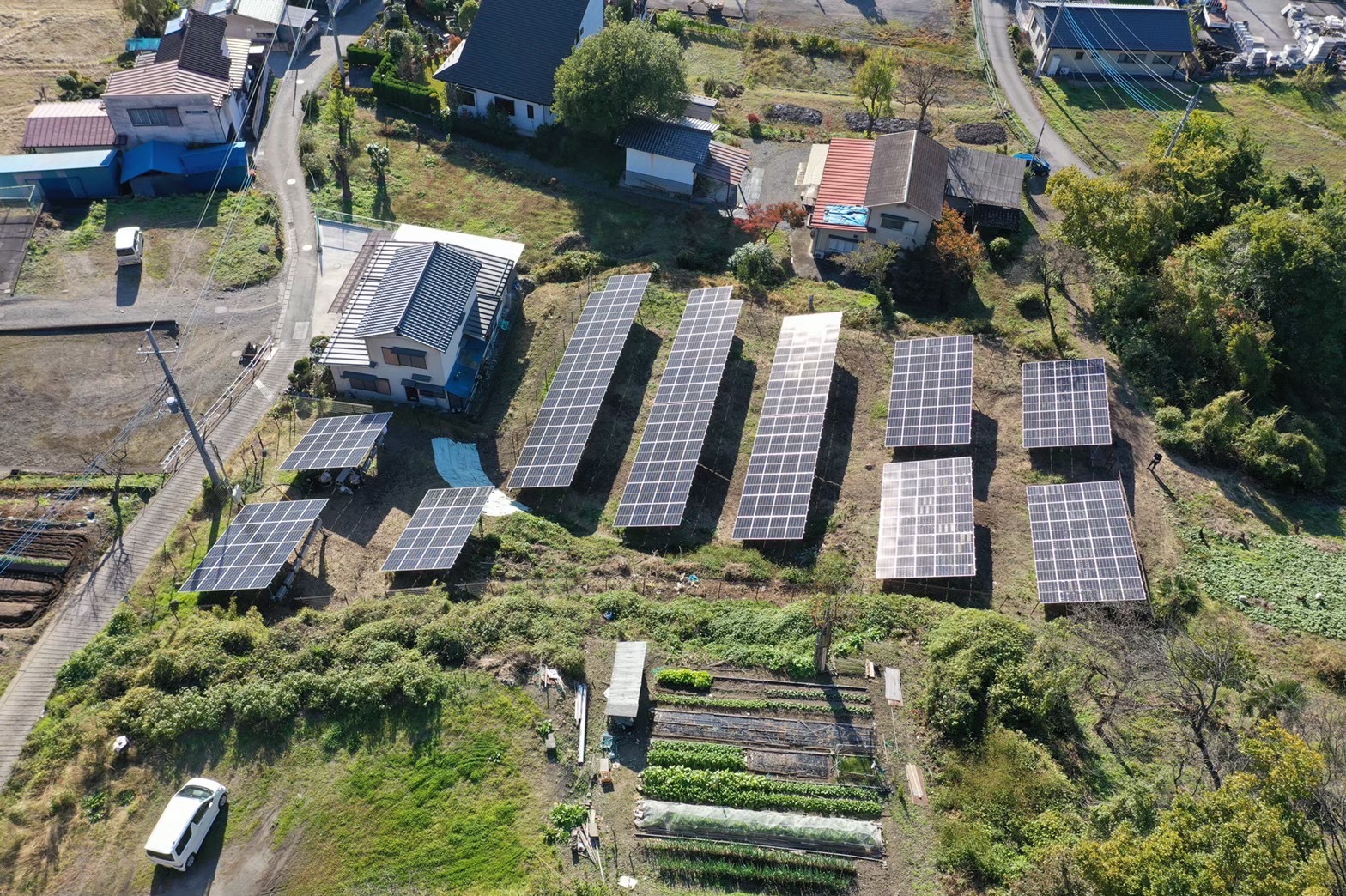

群馬県沼田市の傾斜地にて、ノンフィット野立て太陽光発電設備の施工を行いました。地形に高低差がある現場だったため、杭高さ、架台角度、アレイの通り、締付トルクを一つずつ確認しながら施工した事例です。
野立て太陽光
トルク管理
CASE OVERVIEW
施工概要
今回の現場は、平坦地ではなく傾斜のある土地にアレイを配置する野立て太陽光発電工事でした。杭を打設するだけではなく、地盤の高さ差を見ながら架台の高さと角度を調整する必要がありました。
| 施工エリア | 群馬県沼田市 |
|---|---|
| 設備種別 | ノンフィット野立て太陽光発電設備 |
| システム容量 | 103.68kW |
| PCS構成 | 5.5kW×9台 |
| 主な対応範囲 | 杭施工、架台組立、モジュール設置、PCSまわりの施工、配線確認、締付トルク確認 |
| 現場条件 | 傾斜地のため、杭高さの調整、架台角度の調整、アレイ全体の通り確認が重要な現場 |
POINT
今回の施工で注意したポイント
傾斜地に合わせた杭高さの調整
地盤に高低差があるため、杭を同じ出幅で施工するとアレイの通りや架台角度が崩れます。現地の傾斜を確認しながら、各列の高さが揃うように杭高さを調整しました。
アレイ架台の角度調整
太陽光パネルは、架台角度がずれると見た目だけでなく、荷重のかかり方やアレイ全体の納まりにも影響します。角度と通りを確認しながら、列ごとのバランスを整えました。

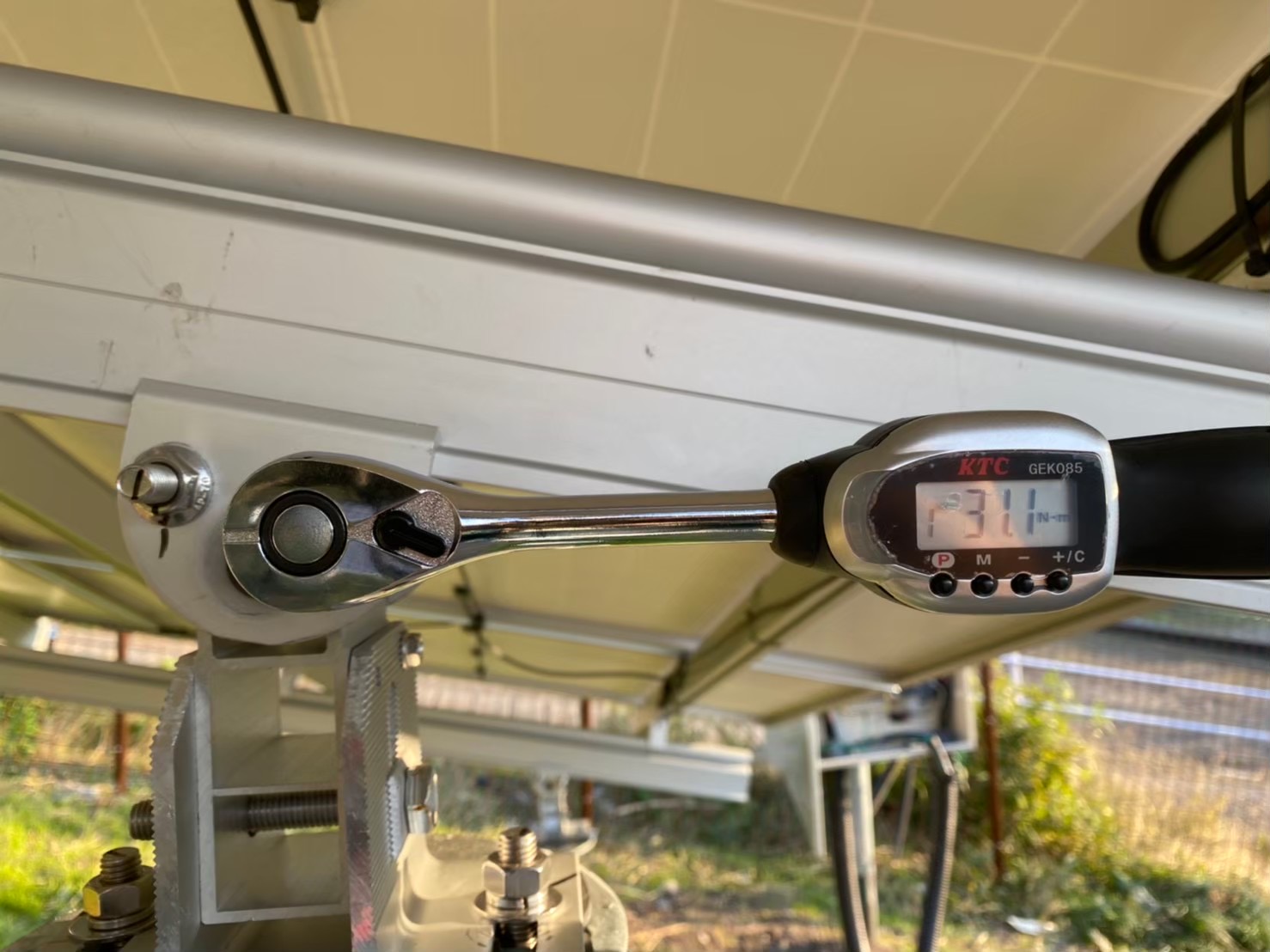

締付トルクの管理
架台、金具、モジュール固定部は、締めすぎても締め不足でも不具合の原因になります。トルクレンチを使用し、指定トルクで締付確認を行いました。
施工写真
WORK FLOW
主な作業手順
配置・地形条件の確認
配置図と現地の高低差を照合し、アレイ位置、杭位置、搬入動線を確認しました。

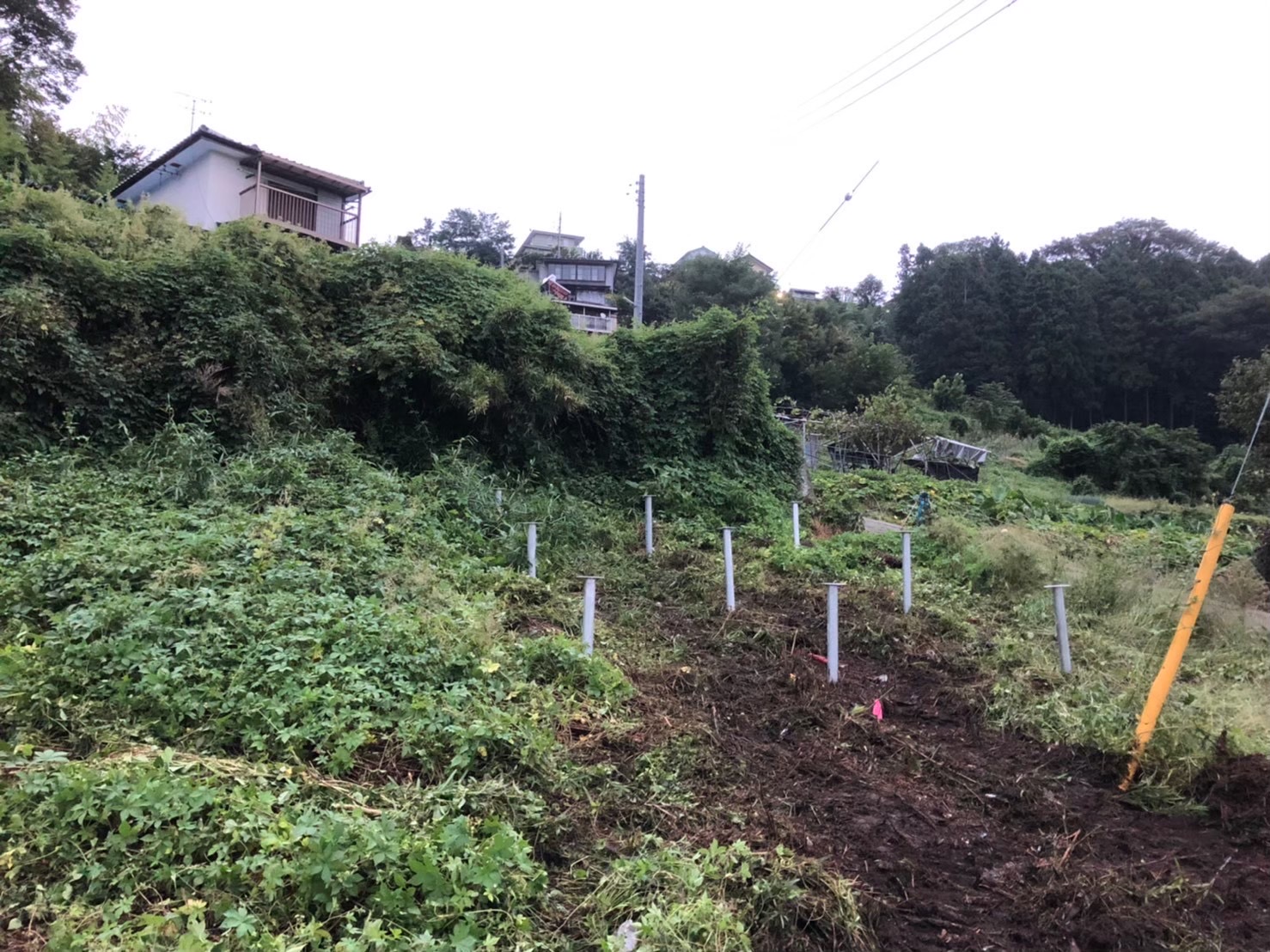

杭施工・高さ調整
傾斜地のため、杭の高さが揃わないと架台角度に影響します。各列の高さを確認しながら施工しました。

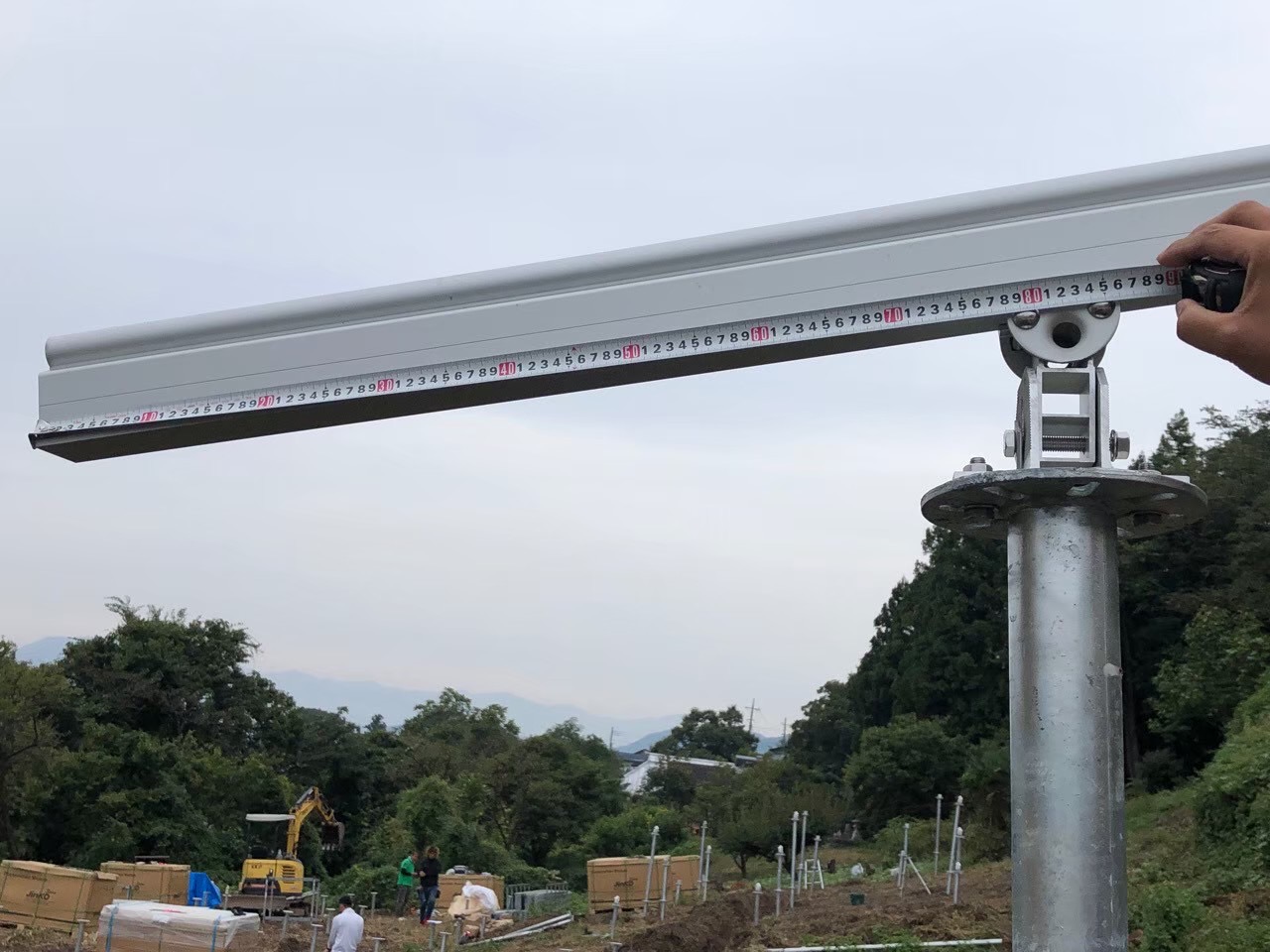

架台組立・角度確認
アレイごとの角度と通りを確認し、パネル設置後に歪みが出ないよう調整しました。
モジュール設置・トルク管理
モジュール固定金具や架台接合部は、トルクレンチで締付確認を実施しました。

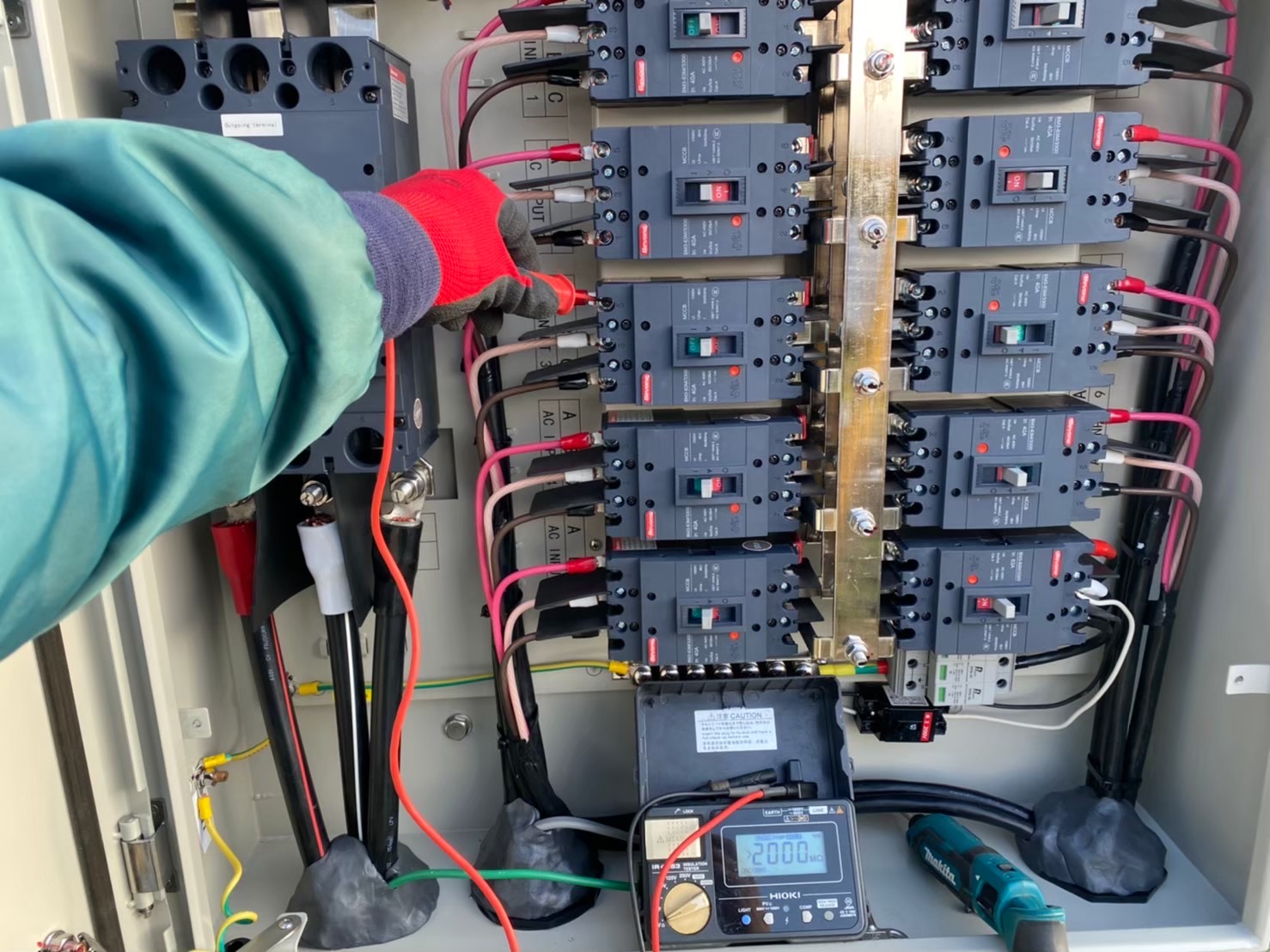

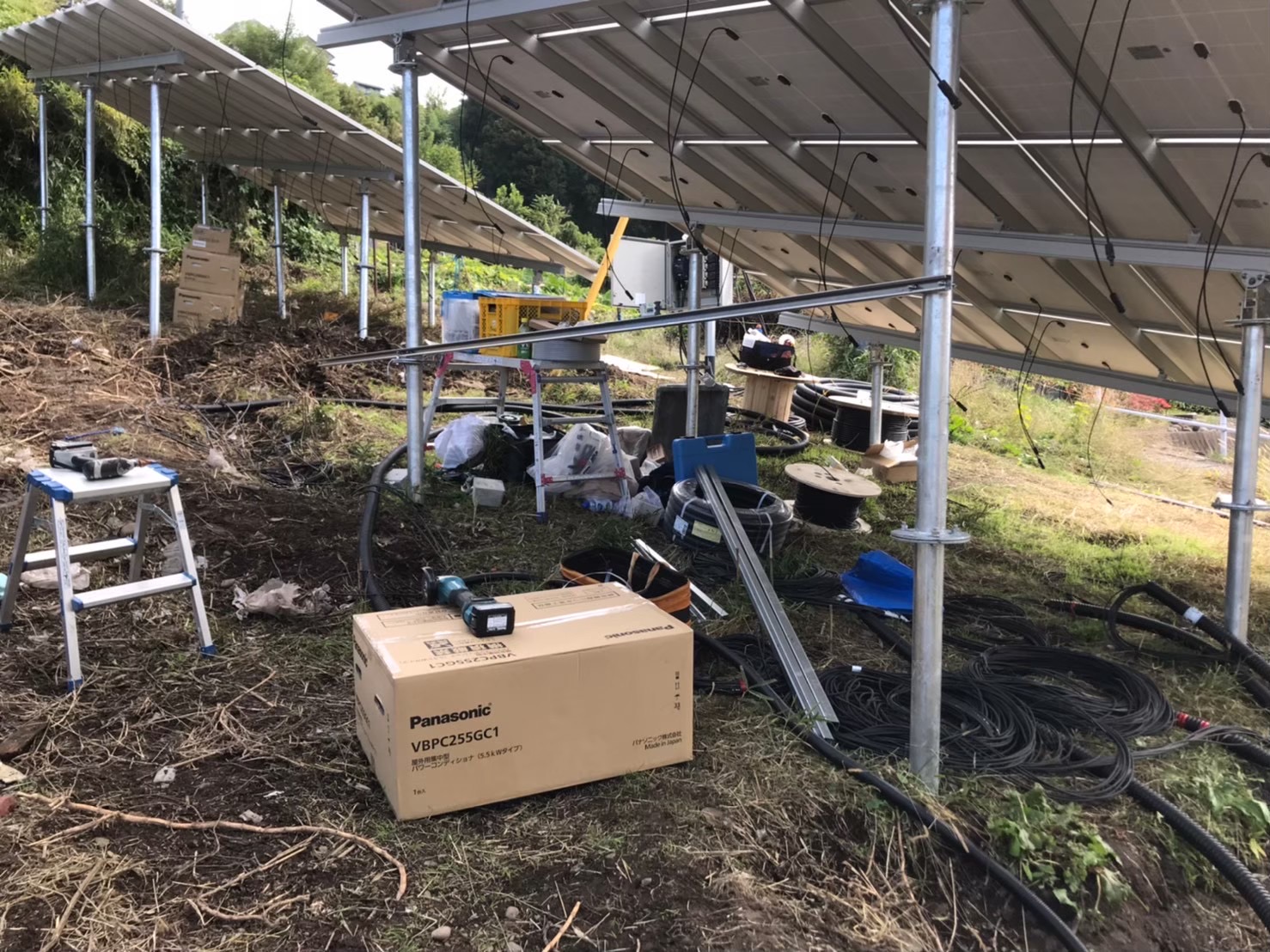

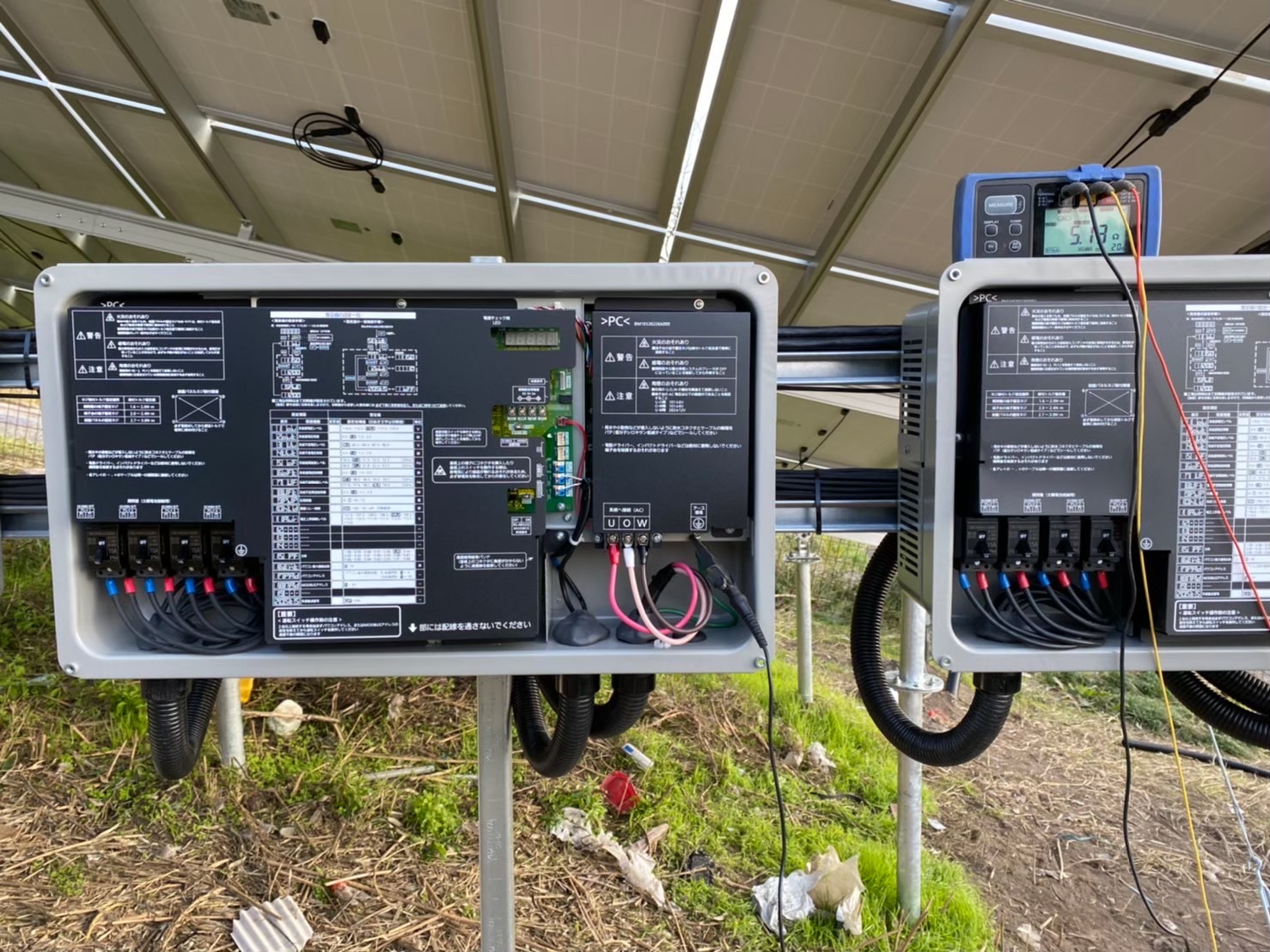

PCS・配線まわりの確認
PCS接続、配線ルート、盤内確認を行い、発電設備として安全に運用できる状態へ仕上げました。
WHY IT MATTERS

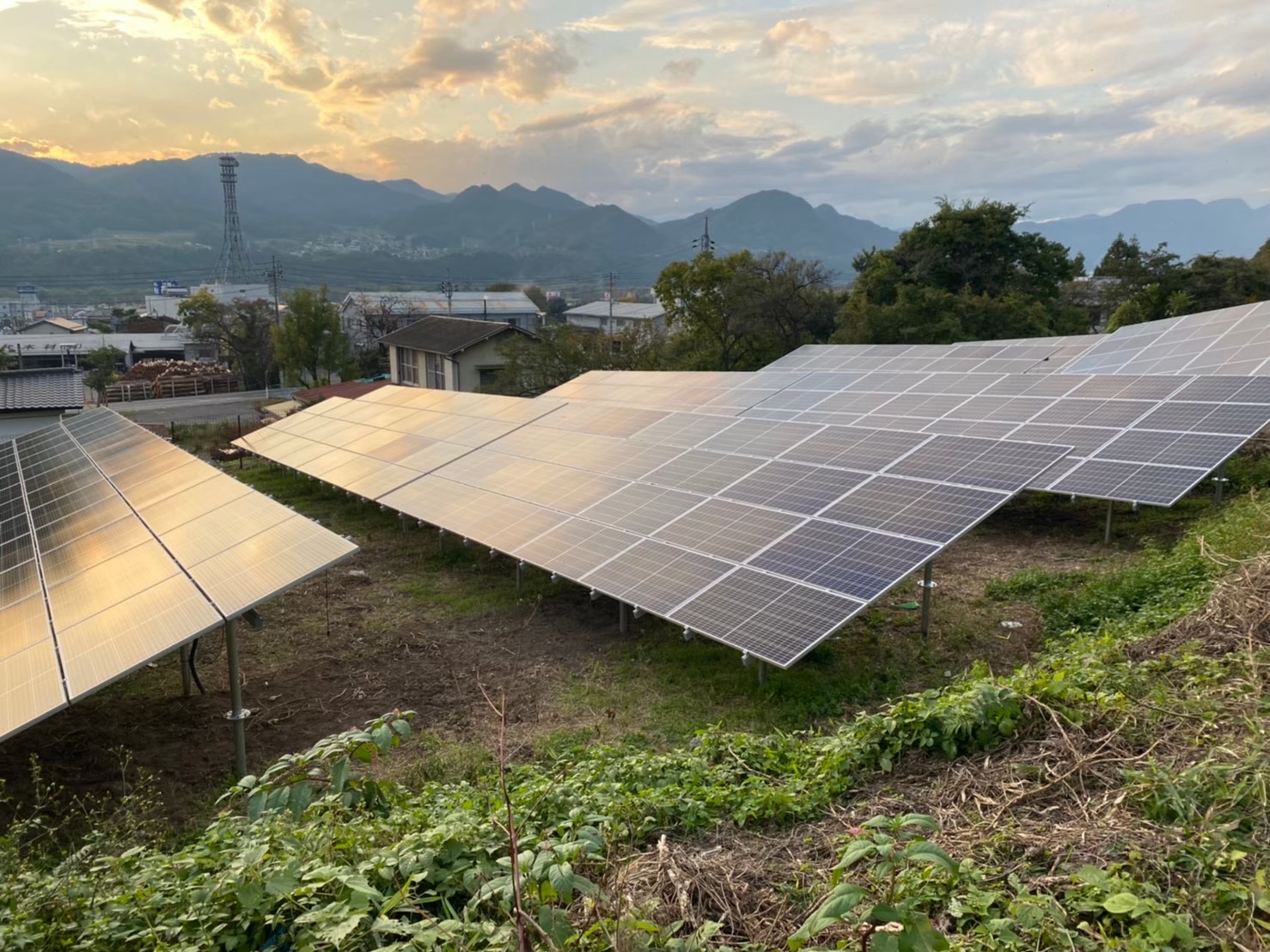

傾斜地の野立て太陽光で施工品質が重要になる理由
野立て太陽光発電は、平坦な土地ばかりではありません。傾斜地では、杭の出幅、架台の角度、アレイ間の通り、配線ルートが現地条件の影響を受けやすくなります。
特に、ノンフィット太陽光発電は長期運用を前提にした設備です。初期施工で架台の角度や締付状態にばらつきが出ると、後の点検・保守・不具合対応にも影響します。
みらい電設では、図面通りに施工するだけでなく、現地の傾斜、地盤、杭高さ、架台納まりを確認しながら、実際に長く運用できる状態を目指して施工します。
CHECK
同じような野立て太陽光工事で確認すべきこと
傾斜地や変形地で野立て太陽光発電を計画する場合、単にパネル容量だけで判断すると、施工時に手戻りが出ることがあります。事前に、杭施工の可否、架台高さ、搬入経路、配線ルート、PCS設置場所、保守点検時の動線を確認することが重要です。
杭施工が成立する地盤か
傾斜、地中障害物、石、造成状態によって、杭施工の難易度は変わります。
アレイの通りが確保できるか
架台高さと角度が乱れると、完成後の見た目だけでなく、荷重やメンテナンス性にも影響します。
保守点検できる配置か
施工後の点検、草刈り、PCS確認ができるよう、アレイ間隔や動線も考慮します。
