NON-FIT SOLAR CASE｜群馬県高山村
変形地・傾斜地に合わせて杭高さと架台の通りを調整した、91.12kWのノンフィット太陽光施工事例
群馬県高山村で、ノンフィット野立て太陽光発電設備91.12kWの施工を行いました。変形地かつ高低差のある現場だったため、杭位置、杭高さ、架台の通り、アレイごとの納まり、締付トルクを確認しながら施工しました。
野立て太陽光
杭高さ調整
本事例は、群馬県内の野立て太陽光発電所における施工実績です。単にパネルを並べるだけではなく、地形に合わせて架台を納める必要があり、施工前の位置確認と施工中の調整が重要な現場でした。
CASE OVERVIEW
施工事例の概要
| 施工エリア | 群馬県高山村 |
|---|---|
| 設備種別 | ノンフィット野立て太陽光発電設備 |
| PV容量 | 91.12kW |
| PCS構成 | Panasonic 5.5kW×9台 |
| モジュール | JINKO JKM340M-60H |
| 主な施工内容 | 杭施工、架台組立、アレイの通り確認、パネル設置、締付トルク確認、盤内接続、周辺設備の確認 |
| 施工上の重点 | 変形地・傾斜地に合わせて、杭位置、杭高さ、架台角度、アレイごとの納まりを確認しながら施工すること |
施工写真

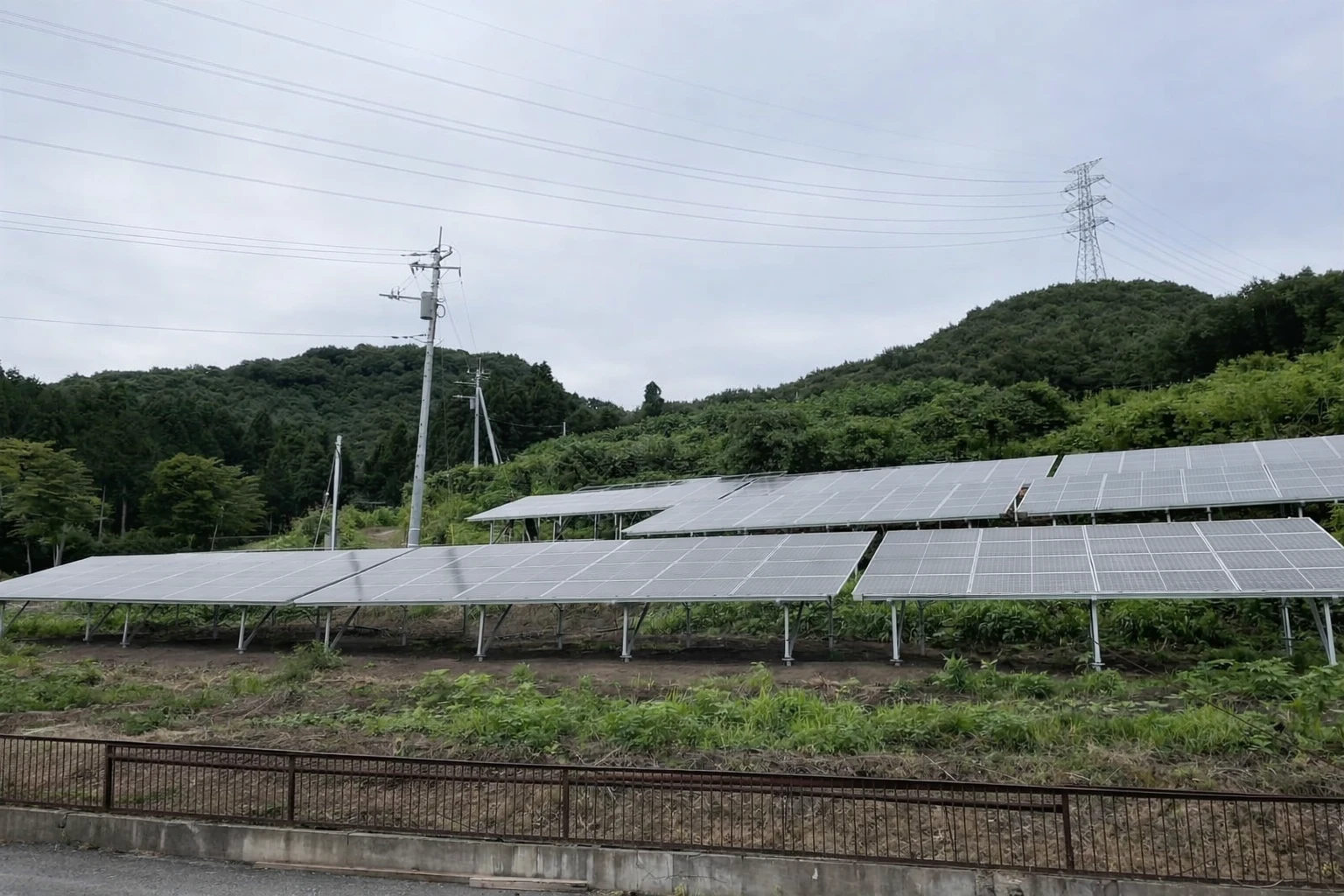

群馬県高山村のノンフィット太陽光発電設備における施工写真です。着工前の敷地状況、杭施工、架台組立、トルク確認、盤内接続、完成後のアレイ全景まで、実際の施工状況が分かる写真を掲載しています。
FEATURE
この案件の特徴
今回の現場は、整った長方形の平坦地ではなく、敷地形状と高低差を見ながら施工判断が必要な野立て太陽光発電所でした。配置図通りに施工するだけでなく、現地の地形に合わせて、杭高さ、架台角度、アレイの通りを現場で確認する必要がありました。
変形地でのアレイ配置
敷地形状に合わせて複数アレイを配置するため、杭位置と架台の納まりを確認しながら施工しました。
傾斜地での杭高さ調整
高低差のある現場では、杭の出幅が架台の通りに直結します。列ごとの高さを確認しながら作業しました。
トルク管理の徹底
架台接合部や固定部は、トルクレンチで締付状態を確認し、施工品質のばらつきを抑えました。
POINT
この案件で苦労したポイント
特に苦労したのは、傾斜地での杭高さ調整とアレイ架台の角度調整です。平坦地と違い、杭を同じ高さで施工してしまうと、架台の通りやパネル設置後の納まりに影響します。そのため、現地の高低差を見ながら、列ごとの高さと角度を確認しました。
また、変形地ではアレイごとの配置が複雑になりやすく、配線ルートや周辺設備との取り合いも重要です。完成後の見た目だけでなく、点検・保守時に確認しやすい状態になるよう、盤内接続や周辺設備側の確認も行いました。
- 変形地に合わせてアレイ配置を確認したこと
- 傾斜地のため、杭高さの調整が必要だったこと
- アレイ架台の角度と通りを確認しながら施工したこと
- 架台・固定部の締付トルクを確認したこと
- 盤内接続、受電柱まわり、周辺設備との取り合いを確認したこと
野立て太陽光発電は、容量やパネル枚数だけでは施工難易度を判断できません。傾斜、地盤、敷地形状、搬入経路、配線ルート、保守動線まで含めて確認することで、長期運用しやすい設備になります。
WORK FLOW
主な作業手順

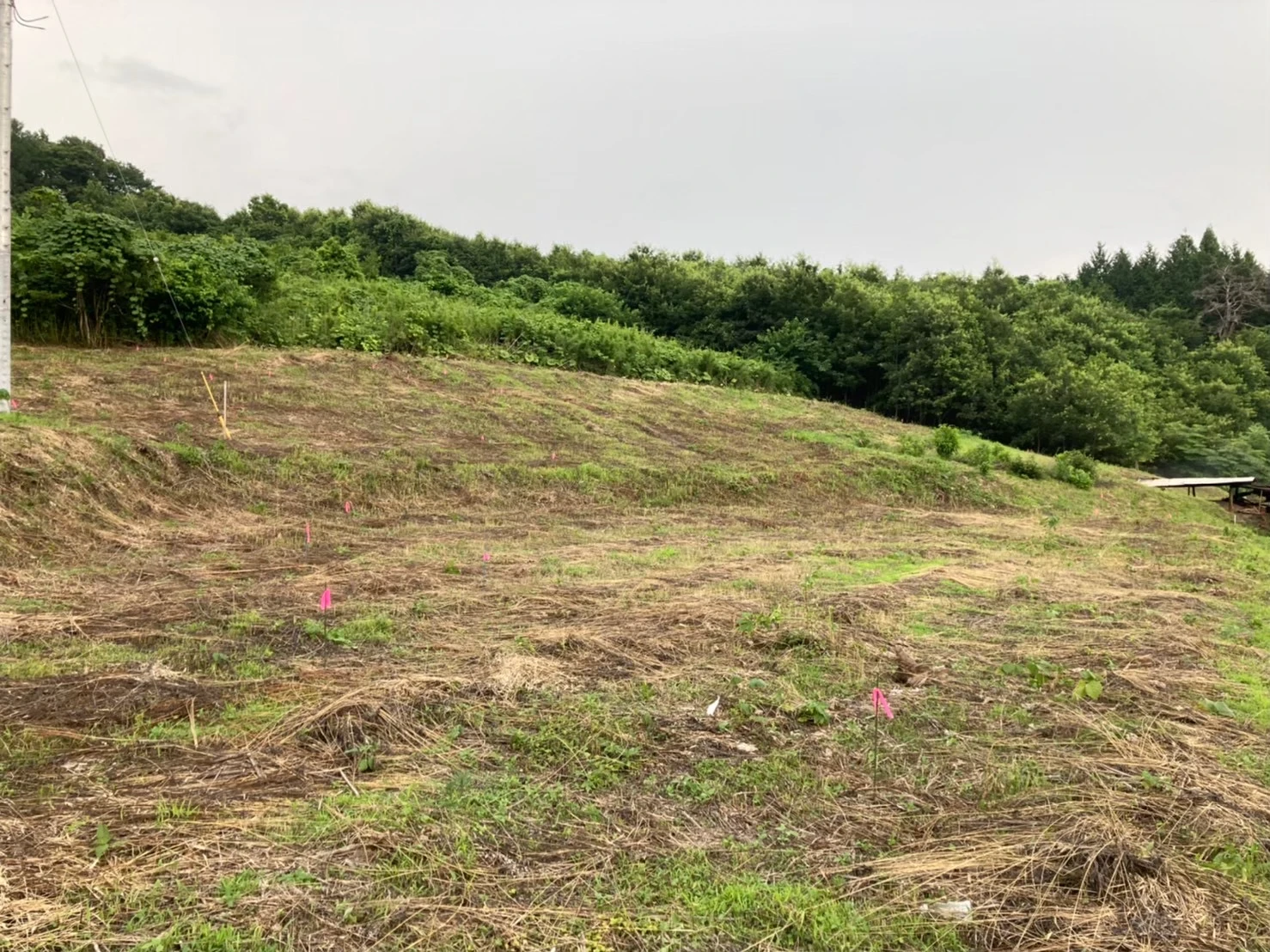

敷地形状・配置の確認
配置図と現地条件を照合し、アレイ位置、杭位置、搬入経路、作業動線を確認しました。

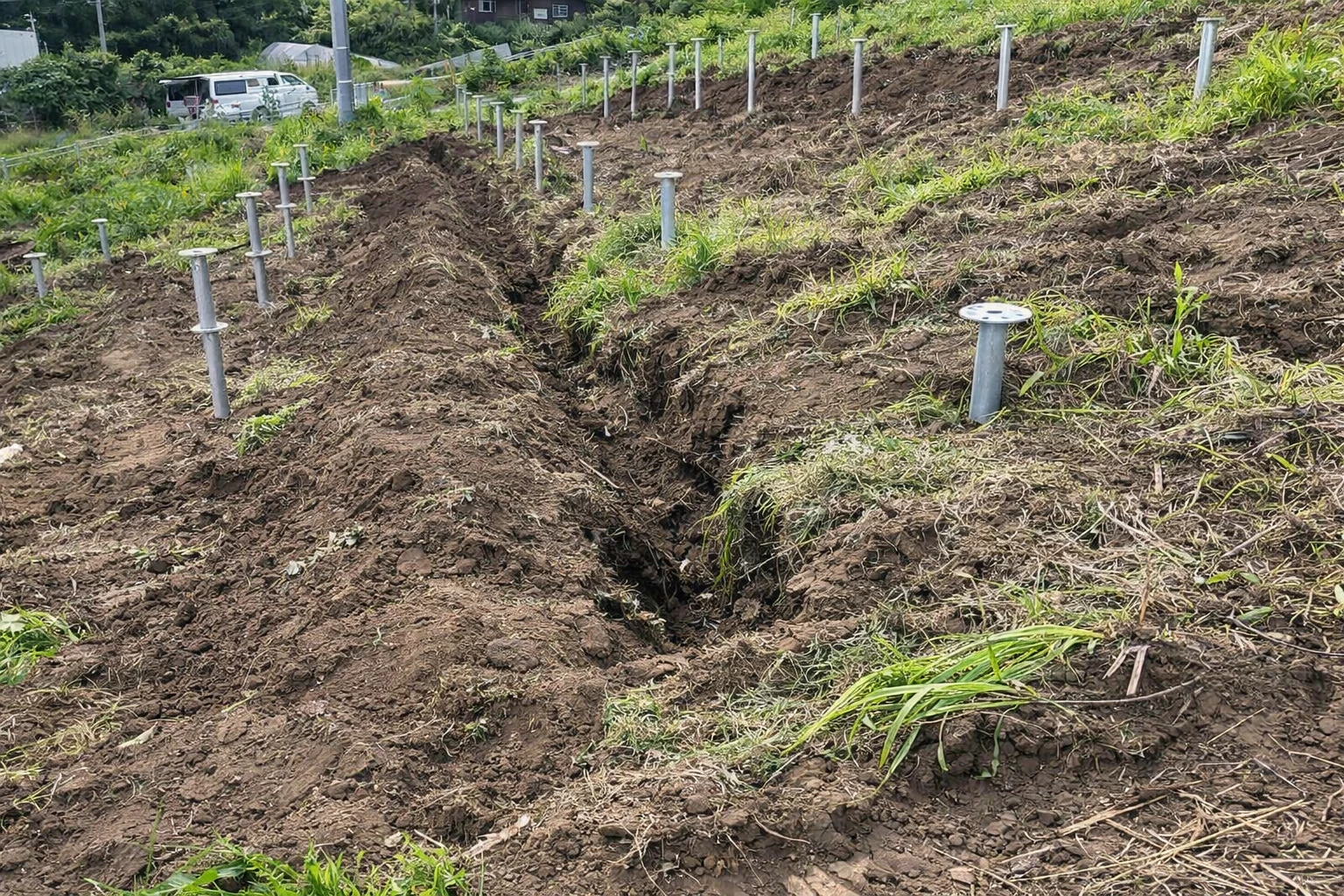

杭施工・高さ調整
傾斜地の高低差を確認しながら、架台の通りが出るように杭高さを調整しました。

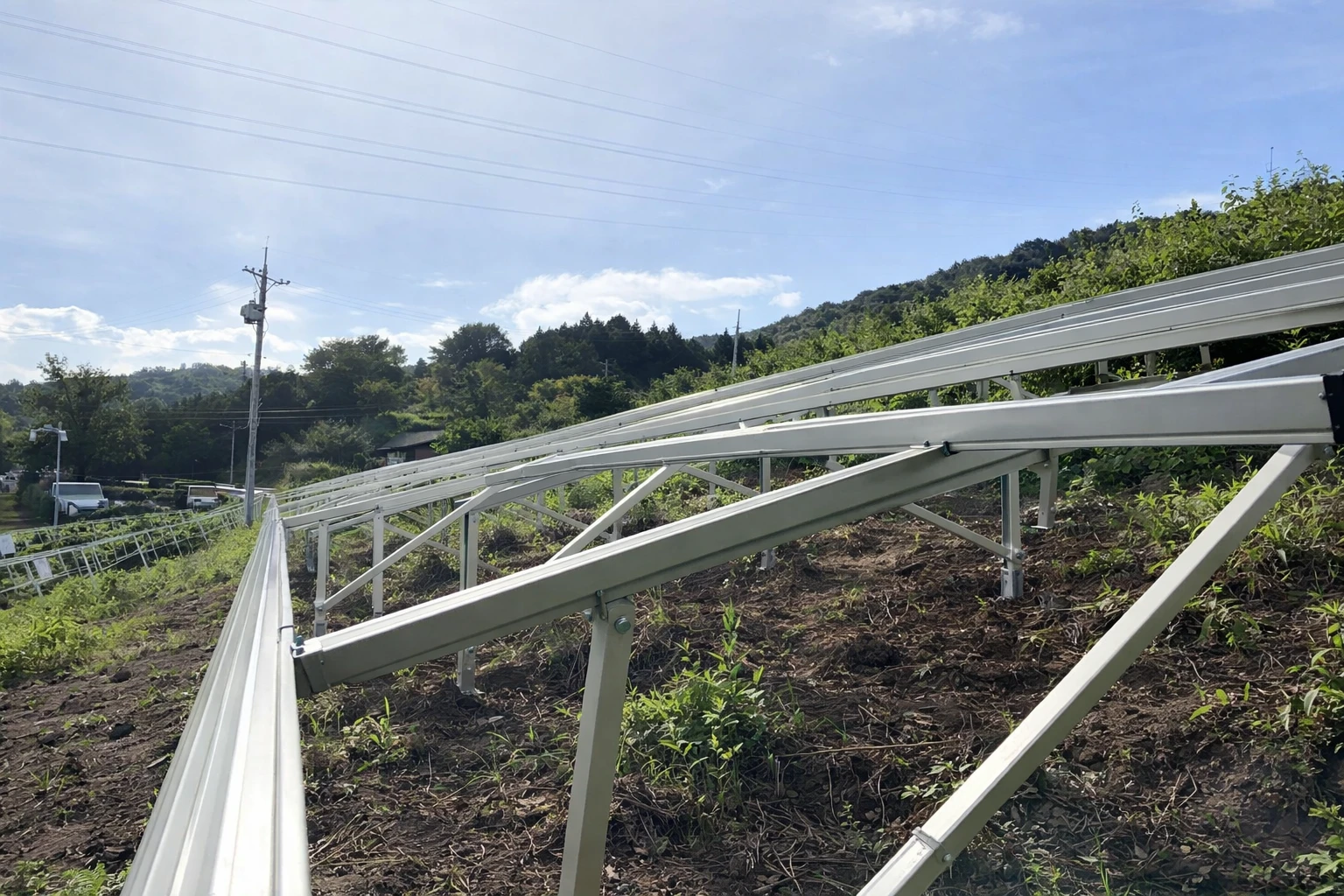

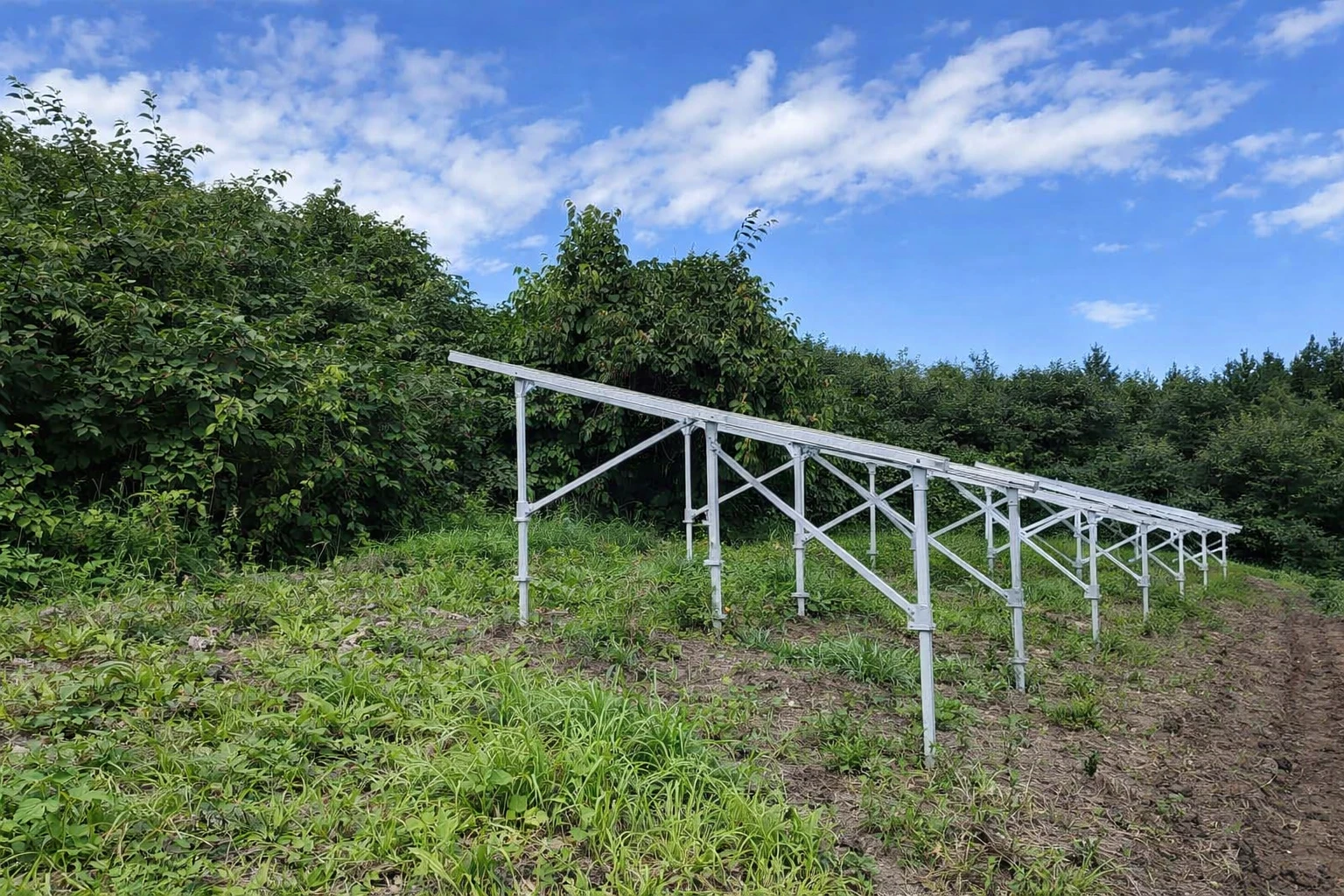

架台組立・通り確認
アレイごとに架台を組み、列の通り、角度、高さのばらつきを確認しました。

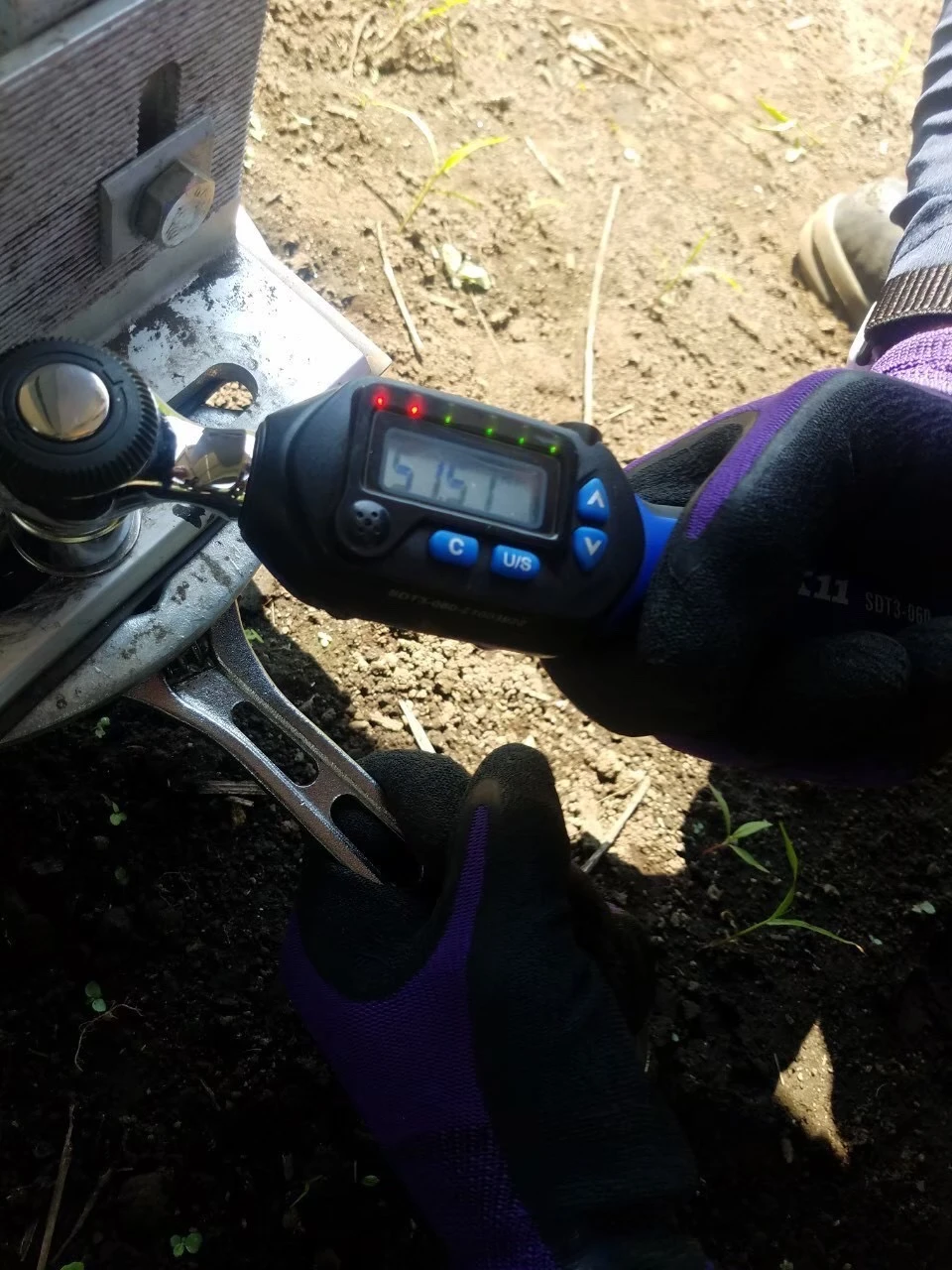

固定部のトルク確認
架台・固定部は、トルクレンチで締付状態を確認し、施工品質を管理しました。

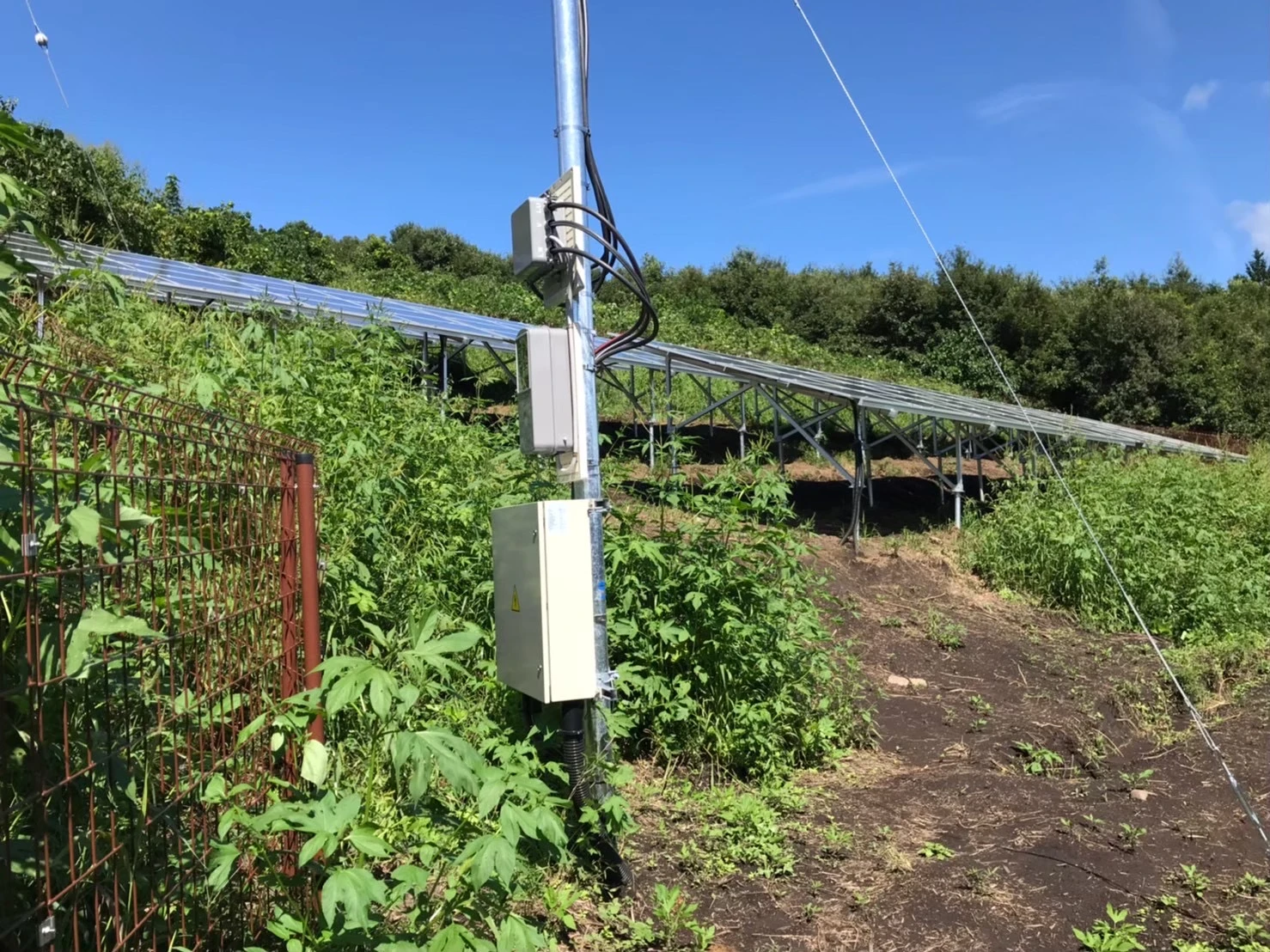

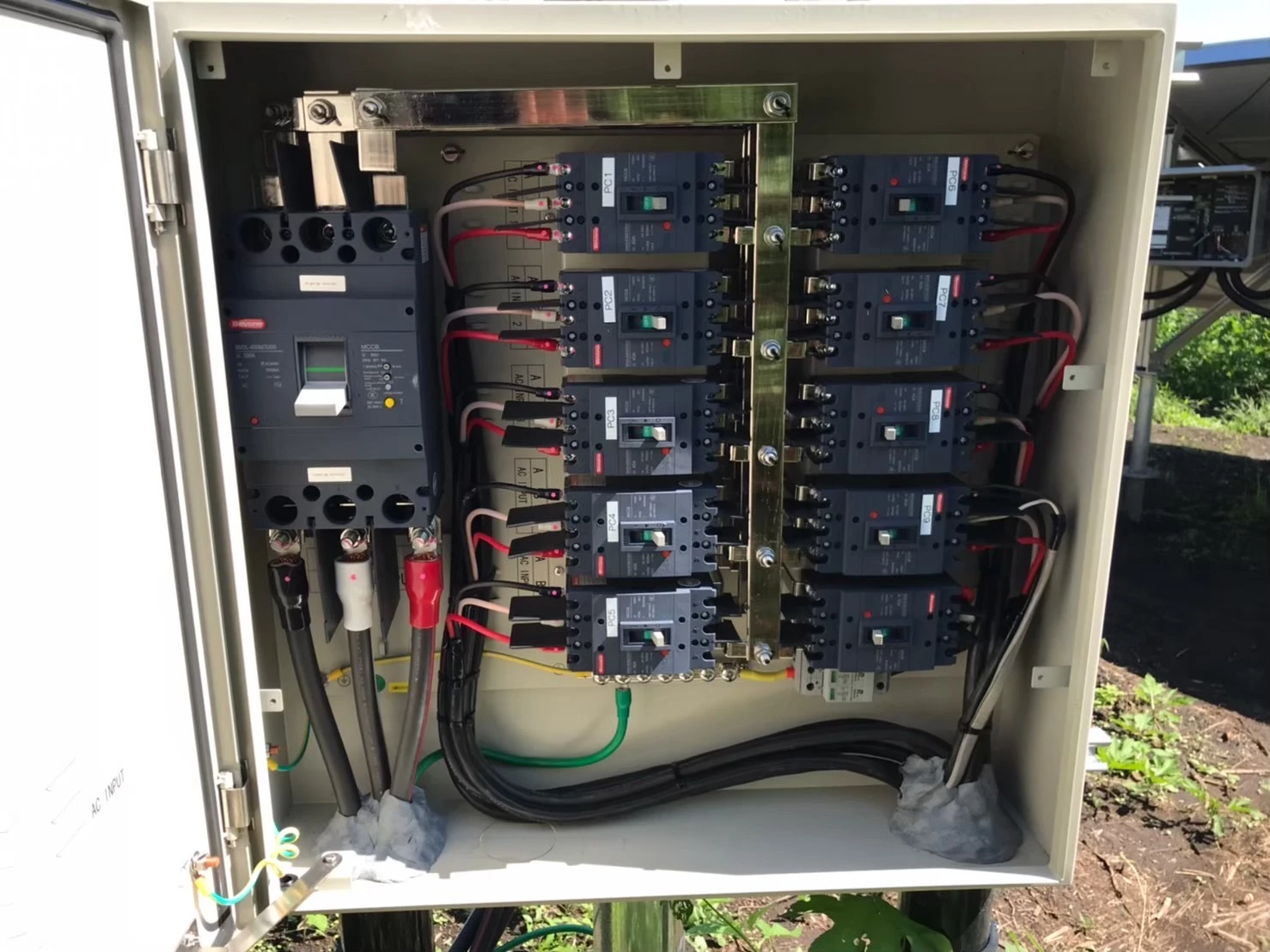

盤内接続・周辺設備確認
盤内接続、受電柱まわり、周辺設備との取り合いを確認し、発電設備として運用できる状態へ仕上げました。
CHECK POINT
同じような野立て太陽光工事で確認すべきこと
群馬県高山村のように、山間部・傾斜地・変形地で野立て太陽光発電を施工する場合、設計上の配置だけでなく、現地で本当に施工できるかを確認する必要があります。特に、杭施工、架台高さ、アレイ間の通り、配線ルート、盤の設置位置、保守点検時の動線は、後から修正しにくい部分です。
- 杭施工ができる地盤か
- 傾斜に合わせて杭高さを調整できるか
- アレイの通りと架台角度を確保できるか
- PCS・盤まわりの設置位置に無理がないか
- 施工後の点検・除草・メンテナンス動線が確保できるか
みらい電設の対応体制
みらい電設株式会社は、神奈川県平塚市を拠点に、法人向け太陽光発電、野立て太陽光、電力申請、使用前自己確認、太陽光メンテナンスに対応している電気工事会社です。
建設業許可：神奈川県知事許可 第088603号。現地条件を確認したうえで、施工だけでなく、電気設備側の取り合い、運転開始後の点検・保守を見据えた納まりまで確認します。
