オムロンPCS・PFD配管保護まで確認したコンビニ屋根上太陽光点検事例
静岡県富士市のコンビニ店舗に設置された屋根上太陽光発電設備について、パネル設置状況、外観目視、架台合いマーク、トルク、PFD配管保護、パネル配線、集電盤配線、PCS温度・設置状況・稼働状況を確認した点検事例です。 パネル63枚・30.555kW、オムロンPCS4台・22kWの構成について、当社が施工時に特に注意する箇所を、点検時にも重点的に確認しました。
案件概要
今回は、静岡県富士市のコンビニ店舗に設置された屋根上太陽光発電設備の目視点検事例です。 パネル XLN120-485S を63枚、オムロン製PCS KPW-A55-2PJ4 を4台使用した設備について、屋根上の外観確認、架台固定部、配管保護、配線状況、集電盤、PCSの温度・稼働状況を確認しました。
| 施工・点検エリア | 静岡県富士市 |
|---|---|
| 施設種別 | コンビニ店舗 |
| 案件種別 | 屋根上太陽光発電設備の目視点検 |
| 対象設備 | 屋根上設置の太陽光発電設備、PCS、架台固定部、パネル配線、PFD配管、集電盤まわり |
| 太陽光パネル | XLN120-485S 63枚 |
| 太陽光パネル容量 | 30.555kW（485W × 63枚） |
| PCS | オムロン KPW-A55-2PJ4 4台 |
| PCS容量 | 22kW（5.5kW × 4台） |
| 確認内容 | パネル設置状況、外観目視検査、架台合いマークチェック、トルク確認、PFD配管保護設置状況確認、パネル配線状況確認、集電盤配線状況確認、PCS温度・設置状況・稼働状況確認 |
| 対応目的 | 屋根上設備の劣化兆候、固定部の緩み、配管保護の劣化、配線不良、PCS停止リスクを早期に把握するため |
コンビニ屋根上設備で確認すべきポイント
コンビニ店舗の屋根上太陽光設備は、普段の営業中に状態を確認しにくく、パネル下や配管まわりの劣化が見落とされやすい設備です。 屋根上の限られたスペースにパネル・配線・PCS・集電盤が配置されるため、固定部と配線保護をまとめて確認する必要があります。
架台固定部、ボルト、合いマークを確認します。緩みや位置ずれの兆候を早期に把握します。
曲がり部分や屋外露出部は劣化しやすいため、保護材の状態と配線保護状況を重点確認します。
PCS温度、稼働状況、集電盤配線、端子まわりを確認します。停止や発熱につながる兆候を確認します。
当社が施工時に注意する箇所は、点検でも重点的に確認します。施工を理解している会社が点検することで、見落としやすい劣化兆候を拾いやすくなります。
作業写真
今回の点検では、屋根上全体、パネル固定部、架台合いマーク、PFD配管保護、集電盤配線、PCS設置状況を確認しました。
実施した確認内容
今回の点検では、屋根上設備の外観目視に加え、施工時に注意すべき箇所を中心に確認しました。 特に、架台固定部、PFD配管の曲がり部分、集電盤配線、PCSの設置・稼働状態を重点的に確認しています。
-

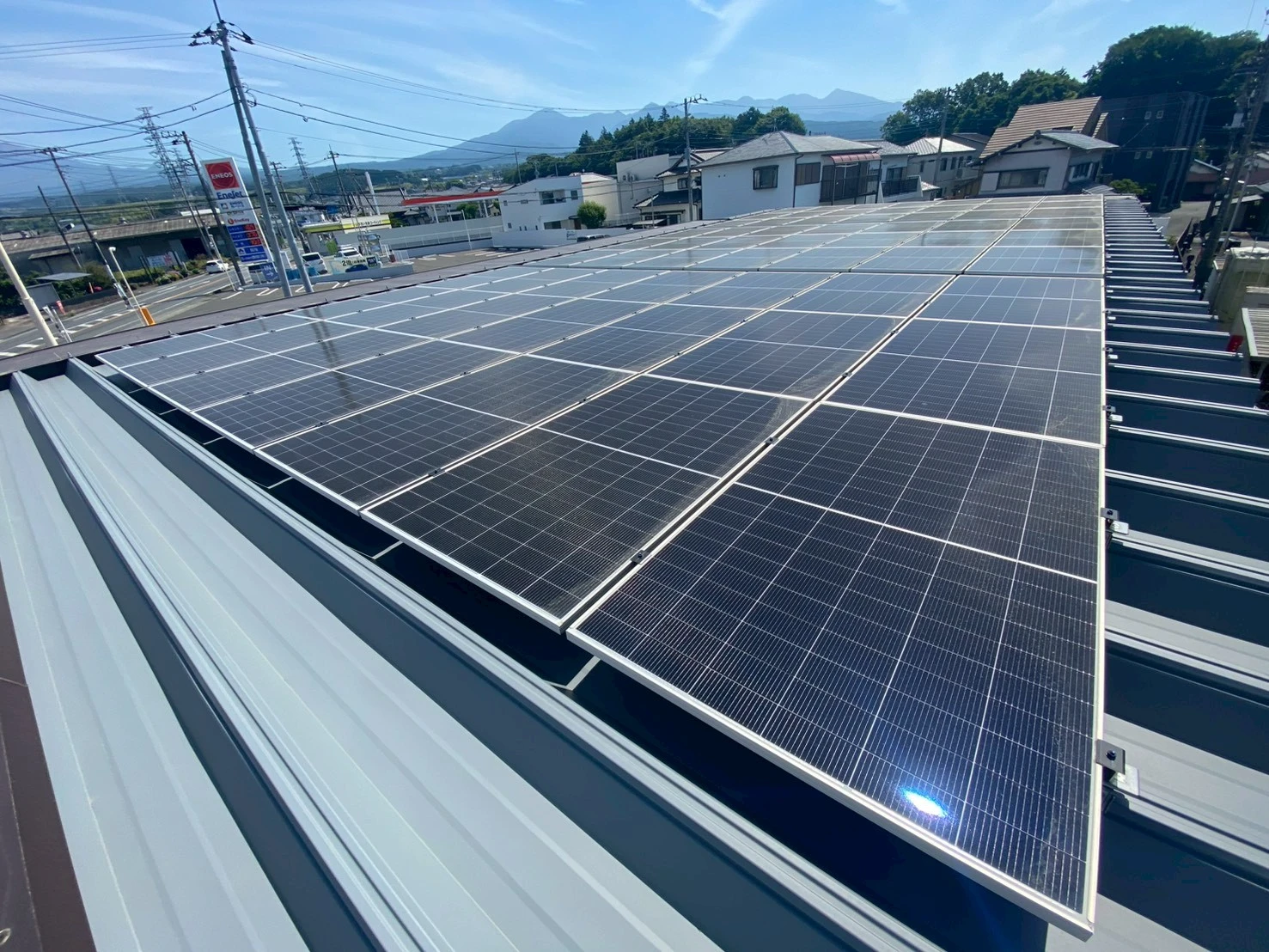

パネル設置状況の確認
パネル配置、固定状態、モジュール端部、外観上の損傷やずれの有無を確認しました。 -
外観目視検査
屋根上全体、配線ルート、設備まわりの劣化や異常の兆候を目視で確認しました。 -

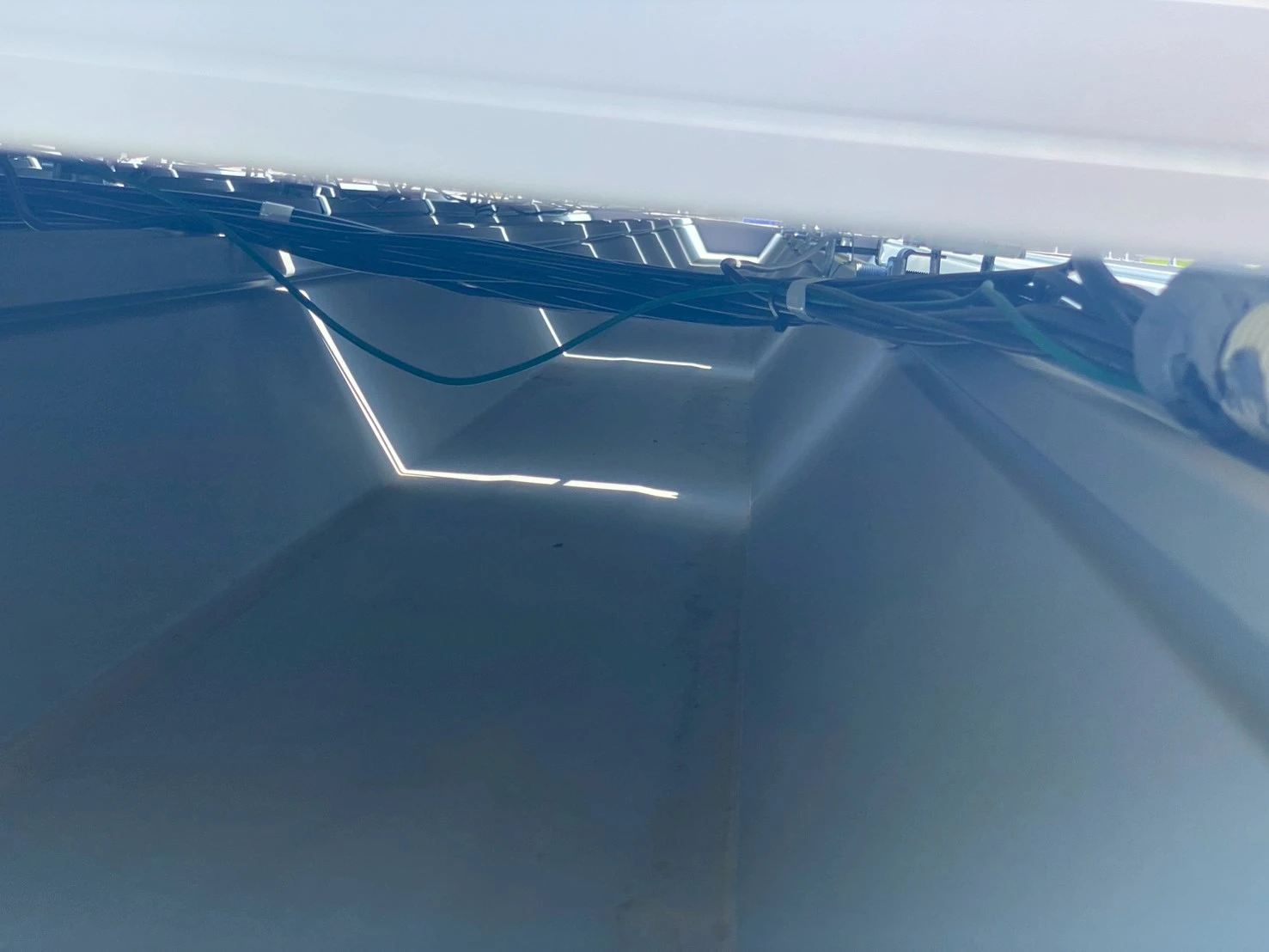

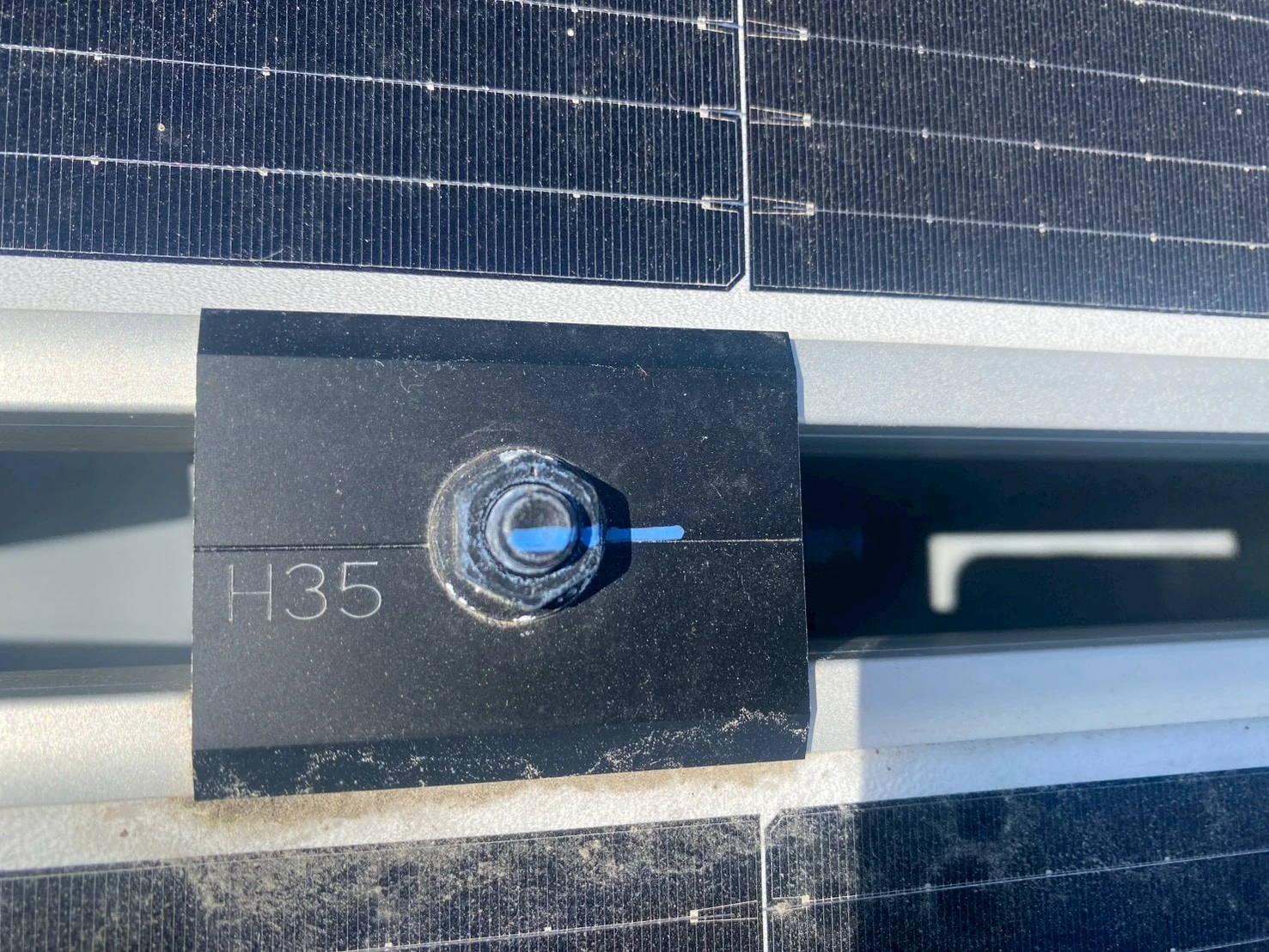

架台合いマークチェック・トルク確認
架台固定部の合いマークと締付状態を確認し、緩みや位置ずれがないかを確認しました。 -

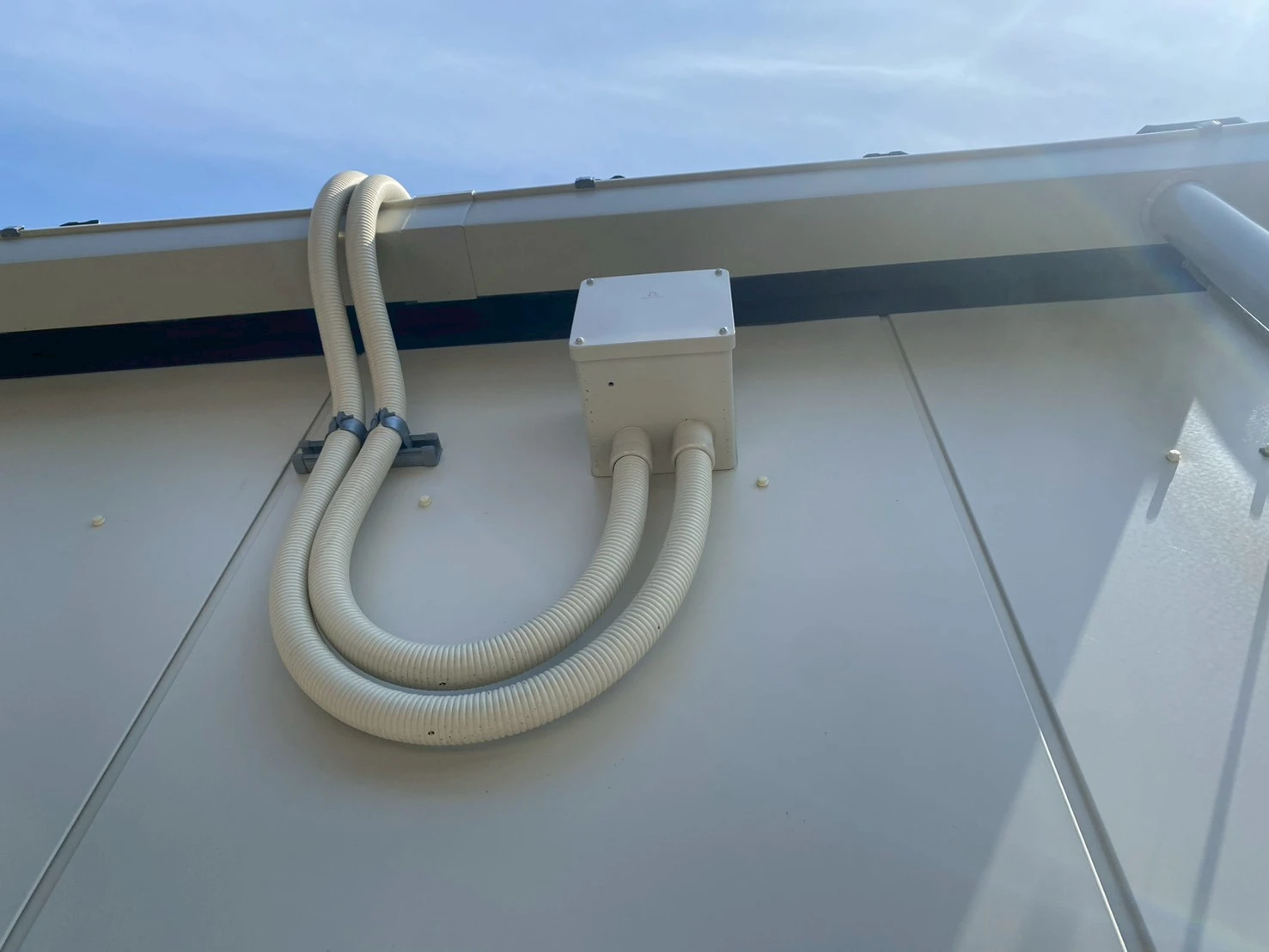

PFD配管保護設置状況の確認
PFD配管の屋外露出部、曲がり部分、固定状態、保護材の劣化状況を確認しました。 -

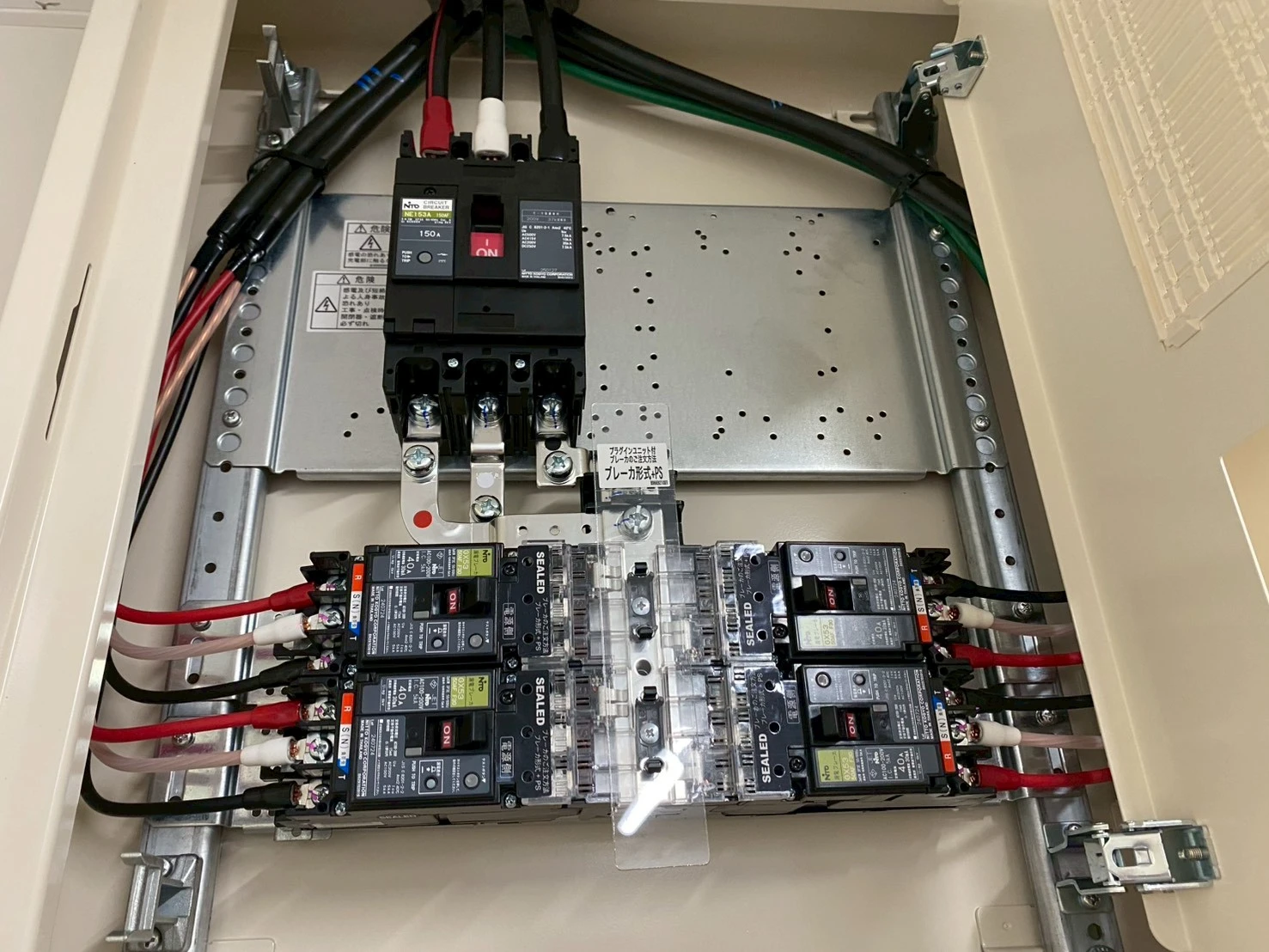

パネル配線・集電盤配線の確認
パネル配線、ケーブル支持、集電盤内の配線状況、端子まわり、引込部を確認しました。 -

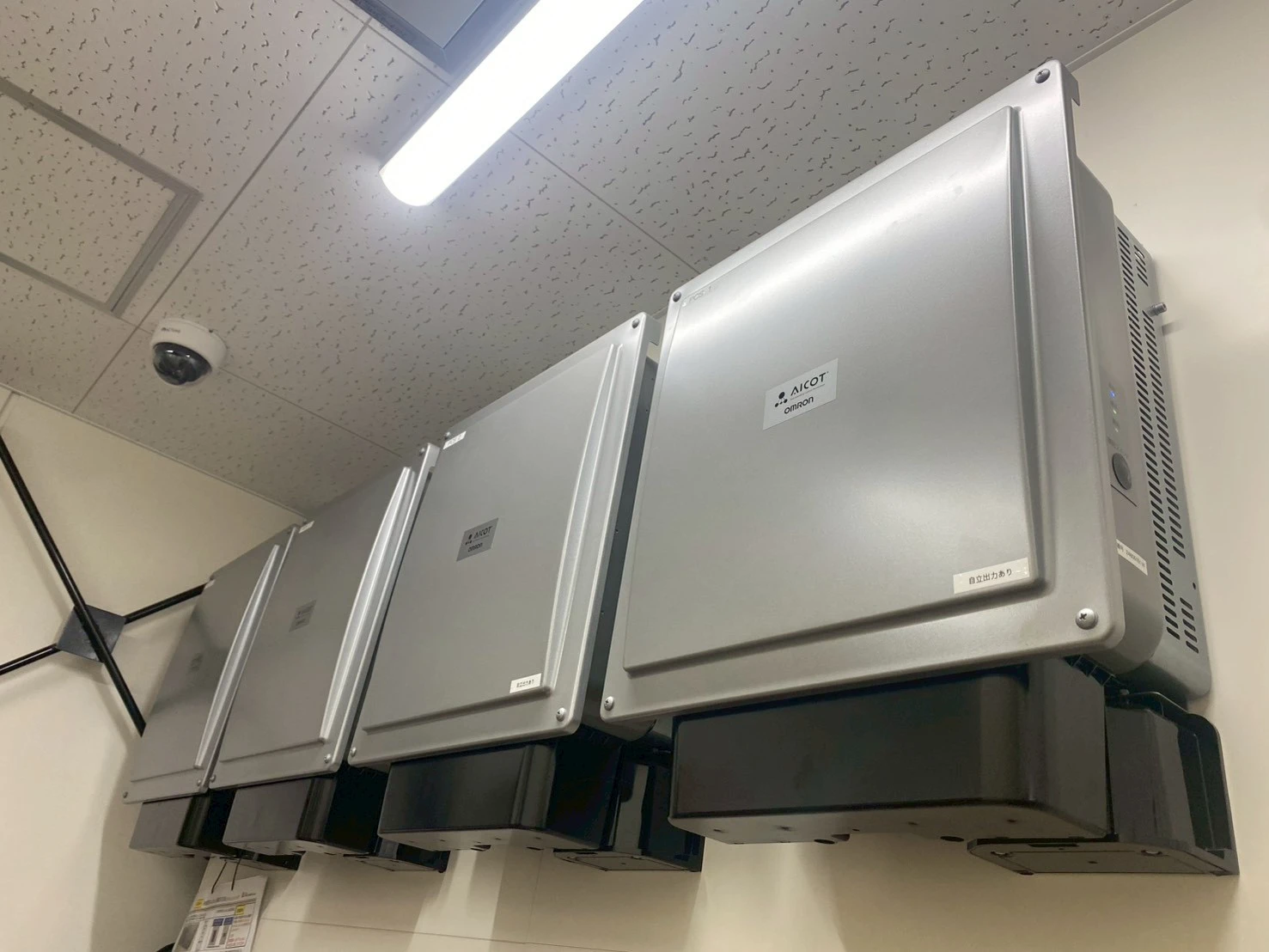

PCS温度・設置状況・稼働状況の確認
オムロンPCS KPW-A55-2PJ4 の温度、稼働状況、通風、設置状態、周辺配線を確認しました。
この事例のポイント
1. コンビニ屋根上設備は、普段確認しにくい
コンビニ店舗の屋根上設備は、営業中に状態を確認する機会が少なく、固定部や配線まわりの劣化が見落とされやすい設備です。 今回も、屋根上へ上がって初めて確認できる箇所が多く、定期的に写真と所見を残すことが、発電低下や停止リスクの早期把握につながると改めて感じた現場でした。
2. PFDの曲がり部分は、特に劣化しやすい
PFD配管の曲がり部分は、施工時の曲げ負荷、紫外線、温度変化、屋外露出の影響を受けやすい箇所です。 今回の点検でも、まずこの曲がり部分の保護材の割れ・浮き・固定状態を重点的に確認しました。内部配線の保護性能に直結するため、見落としたくない箇所です。
3. 施工時に注意する箇所は、点検時にも重点確認する
当社では、施工時に注意すべき箇所を点検時にも重点的に確認します。 架台固定部、合いマーク、PFD配管、配線支持、集電盤、PCSまわりは、施工品質と保守品質の両方に関わる箇所です。施工を理解している会社が点検することで、こうした箇所の劣化兆候を拾いやすくなります。
同じような屋根上設備で注意したいこと
コンビニ、店舗、事業所などの屋根上太陽光発電設備では、発電量の低下やPCS停止が起きても、原因がすぐに分からないことがあります。 特に小規模店舗では、屋根上の配線・配管・集電盤・PCSまわりの確認が後回しになりやすいため、定期点検で異常の兆候を把握しておくことが重要です。
- 最近、発電量が落ちている
- PCSの警報履歴が増えている
- 屋根上のパネルや架台をしばらく確認していない
- PFD配管や配線保護材の劣化が心配
- 集電盤やPCSまわりの配線状態を確認していない
- 保険更新や設備管理上、点検記録を残したい
よくある質問
点検時に停電は必要ですか？
今回のような外観目視や写真記録は、停電せずに実施できる場合があります。ただし、絶縁抵抗測定や回路の確認など、内容によっては一時的な停止が必要です。店舗の営業状況に合わせて、停電の要否と段取りを事前に整理します。
他社施工の太陽光設備でも点検できますか？
対応できます。図面や施工記録が不足している場合でも、現地で機器構成や配線・配管の状態を確認しながら点検を進めます。第三者の目で状態を把握したい場合もご相談ください。
IR診断は必須ですか？
必須ではありません。今回のように、まずは外観目視と固定部・配線・PCSまわりの確認を行い、接続部の発熱やホットスポットが疑われる場合に IR赤外線診断 を組み合わせます。状態に応じて必要な範囲を提案します。
点検報告書は保険や設備管理資料に使えますか？
使えます。写真、確認箇所、所見をまとめた報告書を提出します。保険更新時の記録、社内の設備管理資料、次回点検時の比較資料として活用できる形で作成します。
